ЖКИ-контроллеры Epson - шаг в будущее
Основные атрибуты ЖКИ-контроллеров Epson – высокая надежность, поддержка Windows®CE и др. типов ОС, а также современный уровень реализации
Компания Epson имеет множество заказчиков по всему миру
Со средины 80-ых компания Epson сфокусировала свое внимание на разработке ЖКИ-контроллеров и в настоящее время поставляет их многим клиентам по всему миру. Компания тесно сотрудничает с производителями ЦПУ, ЖКИ-панелей и операционных систем и разрабатывает продукцию, отвечающую требованиям клиентов.
Современные системы могут быть построены с использованием ЖКИ-контроллеров компании Epson
За последние годы ЖКИ-панели стали применяться практически во всем электронном оборудовании и разработаны с целью организации различных человеко-машинных интерфейсов. Данные устройства всегда используют собственное аппаратное и программное обеспечение, т.к. они имеют существенное отличие от ПК, выполненных по стандартным требованиям. В связи с этим, помимо поддержки интерфейсов популярных типов ЦПУ и ЖКИ-панелей, компания Epson также стремиться своевременно выполнять пожелания заказчиков.
Высокое качество ЖКИ-контроллеров Epson известно во всем мире
ЖКИ-контроллеры Epson характеризуются высоким качеством и малым энергопотреблением, что стало возможным благодаря оригинальной архитектуре, по которой они выполняются, и применением энергосберегающей технологии Epson. Они выполняют требование совместимости с большинством популярных типов ЦПУ и ЖКИ панелями и, поэтому, могут использоваться в различном электронном оборудовании. Для достижения нового уровня в понижении энергопотребления и габаритов разработаны ЖКИ-контроллеры со встроенной видео-памятью. В будущем запланировано производство ЖКИ-контроллеров из IP-блоков для получения БИС с более высоким уровнем системной интеграции.
ЖКИ-контроллеры Epson могут использоваться в оборудовании, работающих под управлением различных операционных систем
ЖКИ-контроллеры компании Epson могут быть использованы в различном оборудовании: переносные ПК, карманные ПК, автомобильные ПК, работающие под управлением операционных систем Windows®CE, Palm OS, Vx works, Linux и др. За счет сотрудничества с Microsoft Corp. компания Epson поставляет не только ЖКИ-контроллеры, но и драйверы под различные платформы операционных систем. Это позволяет организовать оперативную поддержку клиентов, занимающихся разработкой новых устройств.

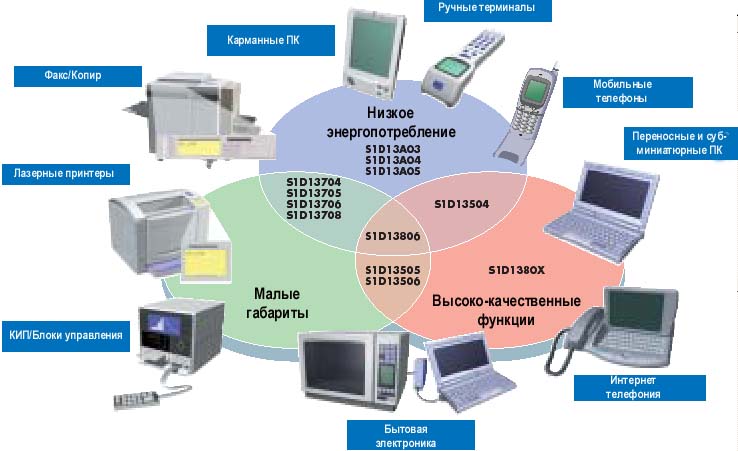

Основные сферы применения
ЖКИ-контроллеры компании Epson характеризуются высоким качеством и малым потреблением, что стало возможным благодаря оригинальной технологии энергосбережения. Поэтому, данные устройства могут использоваться в большом числе приложений, в т.ч. с питанием от гальванических элементов.
Контроллеры ЖКИ отображающих панелей малой и средней разрешающей способности
Рекомендуемая область применения: портативные переносные устройства с малым энергопотреблением, например, сотовые телефоны, персональные цифровые помощники.
| Продукт |
 S1D13704 |
S1D13705 |
S1D13706 |
 S1D13708 |
Отличительные
особенности |
Встроенная видео-память
90° аппаратное вращение |
Встроенная видео-память
90° аппаратное вращение |
Встроенная видео-память
90/180/270° аппаратное вращение
Picture-in-Picture |
Встроенная видео-память
90/180/270° аппаратное вращение
Picture-in-Picture |
| Интерфейс ЦПУ |
SH3/SH4 |
+ |
+ |
+ |
+ |
| MC68K |
+ |
+ |
+ |
+ |
| Шина ISA |
+ |
+ |
+ |
+ |
| MIPS RISC |
+ |
+ |
+ |
+ |
| No wait CPU |
- |
- |
+ |
+ |
Поддерживаемые
ЖКИ панели |
Черно-белые |
16 градаций (320х240) |
16 градаций (640х240) |
64 градации (320х240) |
64 градации (320х240) |
| Цветные (STN) |
256 цветов (240х160) |
256 цветов (320х240) |
65536 цветов (240х160) |
65536 цветов (240х160) |
| Цветные (TFT) |
256 цветов (240х160) |
256 цветов (320х240) |
65536 цветов (240х160) |
65536 цветов (240х160) |
| Напряжение питания |
Ядро: 3…3.6В
Ввод-вывод: 3…5.5В |
Ядро: 2.7…3.6В
Ввод-вывод: 2.7…5.5В |
Ядро: 1.8…3.6В
НIO: 1.8…3.6В
NIO: 3.0…3.6В |
Ядро: 1.8…2.2В
Ввод-вывод: 3.0…3.6В |
| Встроенная память |
40 кбайт статического ОЗУ |
80 кбайт статического ОЗУ |
80 кбайт статического ОЗУ |
80 кбайт статического ОЗУ |
Корпус
(длина х ширина х шаг выводов, мм) |
80-выв. QFP14
(12х12х1.4, 0.5) |
8-выв. QFP14
(12х12х1.4,0.5) |
F00A: 100-выв. TQFP15
(14х14х1.0, 0.5)
B00A: 104-выв. CFLGA
(8х8х1.0, 0.65) |
120-выв. PFBGA
(8х8х0.8, 0.65) |
Контроллеры ЖКИ отображающих панелей малой и средней разрешающей способности со встроенными периферийными устройствами
Рекомендуемая область применения: та же, но с выполнением интеллектуальных функций
| Продукт |
S1D13А03 |
S1D13А04 |
S1D13А05 |
Отличительные
особенности |
Встроенная видео-память
USB 1.1 пользователя
2D-ускоритель
90/180/270° аппаратное вращение
Picture-in-Picture |
Встроенная видео-память
USB 1.1 пользователя
2D-ускоритель
90/180/270° аппаратное вращение
Picture-in-Picture |
Встроенная видео-память
USB 1.1 пользователя
2D-ускоритель
90/180/270° аппаратное вращение
Picture-in-Picture |
| Интерфейс ЦПУ |
SH3/SH4 |
+ |
+ |
+ |
| MC68K |
+ |
+ |
+ |
| Шина ISA |
+ |
+ |
+ |
| MIPS RISC |
+ |
+ |
+ |
| No wait CPU |
+ |
+ |
+ |
Поддерживаемые
ЖКИ панели (макс.) |
Черно-белые |
64 градации
(320х320) |
64 градации
(640х240) |
64 градации
(320х240) |
| Цветные (STN) |
65536 цветов
(240х160) |
65536 цветов
(320х240) |
65536 цветов
(320х320) |
| Цветные (TFT) |
65536 цветов
(240х160) |
65536 цветов
(320х240) |
65536 цветов
(320х320) |
| Напряжение питания |
Ядро: 1.8…2.75В
Ввод-вывод: 3.0…3.6В |
Ядро: 1.8…2.75В
Ввод-вывод: 3.0…3.6В |
Ядро: 1.8…2.75В
Ввод-вывод: 3.0…3.6В |
| Встроенная память |
112 кбайт
статического ОЗУ |
160 кбайт
статического ОЗУ |
256 кбайт
статического ОЗУ |
Корпус
(длина х ширина х шаг выводов, мм) |
121-выв. PFBGA
(10х10х1.2, 0.8) |
F00A: 128-выв. TQFP15
(14х14х1.0, 0.4)
B00В: 121-выв. PFBGA
(10х10х1.2, 0.8) |
121-выв. PFBGA
(10х10х1.2, 0.8) |
Контроллеры ЖКИ отображающих панелей высокой разрешающей способности
Данные контроллеры поддерживают все дисплеи от малого разрешения до большого. Рекомендуемая область применения: карманные ПК и веб-терминалы с расширенными функциональными возможностями и поддерживаемые операционной системой
| Продукт |
S1D13504 |
S1D13505 |
S1D13506 |
S1D13808 |
Отличительные
особенности |
Высокое
разрешение |
Встроенный ЦАП
для управления ЭЛТ
90° аппаратное вращение
ЖКИ/ЭЛТ-дисплеи |
Встроенный ЦАП
для управления ЭЛТ
90/180/270°
аппаратное вращение
2D-ускоритель
Выход NTSC/PAL
ЖКИ/ЭЛТ/TV-дисплеи |
Встроенная видео-память
Встроенный ЦАП для управления ЭЛТ
90/180/270° аппаратное вращение
2D-ускоритель
Выход NTSC/PAL
ЖКИ/ЭЛТ/TV-дисплеи |
| Интерфейс ЦПУ |
SH3/SH4 |
+ |
+ |
+ |
+ |
| MC68K |
+ |
+ |
+ |
+ |
| Шина ISA |
+ |
+ |
+ |
+ |
| MIPS RISC |
+ |
+ |
+ |
+ |
| ARM |
- |
+ |
+ |
+ |
| PowerPC |
- |
+ |
+ |
+ |
Поддерживаемые
отображающие
панели |
Черно-белые |
16 градаций
(800х600) |
16 градаций
(800х600) |
64 градации
(800х600) |
64 градации
(1280х1024) |
| Цветные (STN) |
4096 цветов
(800х600) |
4096 цветов
(800х600) |
65536 цветов
(800х600) |
65536 цветов
(1024х768) |
| Цветные (TFT) |
65536 цветов
(800х600) |
4096 цветов
(800х600) |
65536 цветов
(800х600) |
16 млн. цветов
(800х600) |
| ЭЛТ |
65536 цветов
(800х600) |
65536 цветов
(800х600) |
65536 цветов
(800х600) |
16 млн. цветов
(800х600) |
Одно-временное
отображение |
Поддерживается
(ЭЛТ и ЖКИ) |
Поддерживается
(ЭЛТ и ЖКИ) |
Поддерживается
(ЭЛТ или ТВ и ЖКИ) |
Поддерживается
(ЭЛТ или ТВ и ЖКИ) |
Напряжение
питания |
Ядро: 2.7…3.6В
Ввод-вывод: 2.7…5.5В |
2.7…5.5В |
2.7…5.5В |
Ядро: 1.8…2.75В
Ввод-вывод: 3.0…3.6В |
| Видео-память |
2 Мбайт дин. ОЗУ
(EDO/FPM) |
2 Мбайт дин. ОЗУ
(EDO/FPM) |
2 Мбайт дин. ОЗУ
(EDO/FPM) |
2 Мбайт
встроенное стат. ОЗУ |
Корпус
(длина х ширина х шаг выводов, мм) |
F00A: 128-выв. QFP15
(14х14х1.4, 0.4)
F01A: 128-выв. TQFP15
(14х14х1.0, 0.4)
F02A: 144-выв. QFP20
(20х20х1.4, 0.5) |
128-выв. QFP15
(14х14х1.4, 0.4) |
128-выв. QFP15
(14х14х1.4, 0.4) |
225-выв. BGA
(27х27х2.13, 1.5) |
| Получить консультации и преобрести компоненты вы сможете у дистрибутора фирмы Epson компании INELTEK GmbH, |
 |
