S1D13506

Контроллер цветных ЖКИ/ЭЛТ индикаторов и телевизоров

Особенности:

• Интерфейс с памятью
  • Интерфейс с 16- битной EDO-DRAM или FPM-DRAM
  • Доступ как к одному линейному адресному пространству.
• Интерфейс с ЦПУ
  • Поддерживаются следующие интерфейсы:

    Epson E0C33.

    NEC MIPS VR41хх.

    Hitachi SH-4/SH-3.

    PCMCIA.

    Шина ISA.

    Philips MIPS PR31500/31700.

    Motorola M68ххх.

    StrongARM (ПК карты).

    Motorola MPC821.

    Toshiba MIPS TX39хх.

• Интерфейс с шиной ЦПУ с программируемым сигналом READY.
  • Буфер записи ЦПУ.
• Поддерживаемые индикаторы:
  • ЖКИ Индикаторы:

    пассивные ЖКИ с 4/8/16-битным интерфейсом.

    9/12- битные TFT/D-TFD индикаторы.

    18- битные TFT/D-TFD индикаторы с глубиной цвета до 64 K.

  • ЭЛТ индикаторы: Встроенная RAMDAC память для непосредственного управления аналоговыми ЭЛТ индикаторами.
  • Телевизоры:

    Составной/S-Video выход на телевизор.

    Поддержка систем цветности NTSC/PAL.

    Фильтр устранения мерцаний.

    Фильтрация сигнала яркости.

    Фильтрация сигнала цветности

  • Максимальная разрешающая способность 800x600 при глубине цвет 16 bpp.
• Режимы индикации
  • 1/2/4/8/16 бит на пиксель (bpp) на ЖКИ и ЭЛТ индикаторах и телевизорах.
  • До 64 градаций серого при помощи FRM и режима передачи полутонов на монохромных пассивных ЖКИ.
  • До 64 К цветов на пассивных ЖКИ, активных TFT/D-TFT ЖКИ и ЭЛТ индикаторах и телевизорах в режиме 16 bpp.
  • SwivelView™: аппаратный режим поворота изображения на 90,180 и 270 градусов.
  • EPSON Independent Simultaneous Display (EISD): позволяет одновременно отображать на двух индикаторах две разные картинки.
  • Virtual Display Support: возможность отображения на индикаторе изображения, превышающего размер самого индикатора с помощью панорамирования.
  • Аппаратно формируемые курсор или чернильный слой.
• Ускорение
  • 2D автомат, содержащий следующие BitBLT:

    ЗаписьBLT

    Перемещение BLT

    Заполнение объема

    Заполнение рисунка

    Прозрачная запись BLT

    Прозрачное перемещение BLT

    Чтение цветового расширения BLT

    Перемещение BLT с цветовым расширением

• Режимы пониженного потребления
  • Программно инициализируемый режим пониженного потребления.
  • Управление питанием ЖКИ.
• Интерфейс с цифровыми видео камерами
  • Встроенный интерфейс WINNOV Videum® Cam с цифровыми видео камерами.
• Напряжение питания
  • от 2.7 до 5.5 В.
• Корпусное исполнение
  • 128 контактный QFP15 корпус для поверхностного монтажа.

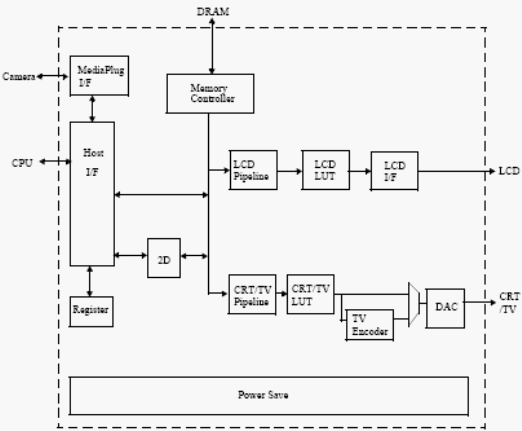

Блок-диаграмма:

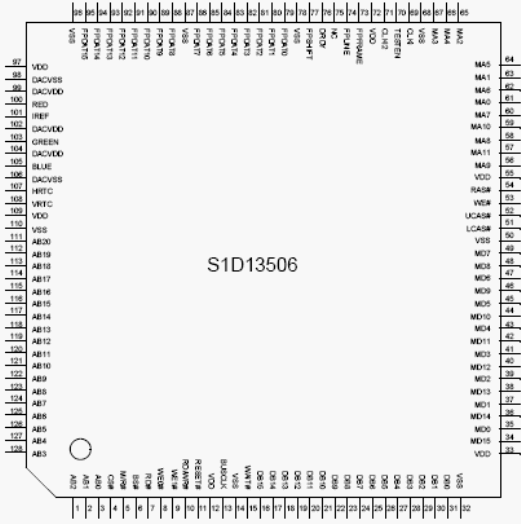

Расположение выводов S1D13506 в 128 контактном QFP15 корпусе:

Общее описание:

S1D13506 - графический контроллер цветных ЖКИ/ЭЛТ индикаторов и телевизоров, поддерживающий интерфейс с широким спектром ЦП и индикаторов. S1D13506 имеет архитектуру, которая позволяет удовлетворить требования коммуникационных модулей, переносных ПК и офисного оборудования.

S1D13506 способен работать с множеством ЦПУ, всеми типами ЖКИ индикаторов, индикаторами с ЭЛТ и телевизоров и имеет множество дополнительных характеристик. Для приема данных от цифровых видео камер прибор имеет цифровой интерфейс WINNOV VideumCam™. Функция EPSON Independent Simultaneous Display позволяет отображать на двух индикаторах две различные картинки, а функции SwivelView™, Hardware Cursor и Ink Layer и автомат BitBLT дают существенный выигрыш в характеристиках. Все эти характеристики, а так же независимость S1D13506 от типа ОС, делают его идеальным для использования в самых различных приложениях.

Документация:

6154 Kb Engl Полное описание микросхемы

Получить консультации и преобрести компоненты вы сможете у дистрибутора фирмы Epson компании INELTEK GmbH,

---

---
