S1D13705
Контроллер ЖКИ со встроенной памятью
Особенности:
- Интерфейс с памятью
- Встроенный 80 КБ SRAM буфер индикатора.
- Интерфейс ЦПУ
- Прямая поддержка интерфейсов:
- Hitachi SH-3.
- Hitachi SH-4.
- Motorola M68K.
- Интерфейс с шиной ЦПУ с программируемым сигналом READY.
- Прямое управление памятью внутренних регистраторов.
- Буфер записи ЦПУ.
- Поддерживаемые индикаторы
- Монохромные ЖКИ с 4/8- битным интерфейсом
- Цветные ЖКИ с 4/8- битным интерфейсом.
- Однопанельные пассивные индикаторы с одним драйвером.
- Двухпанельные пассивные индикаторы с двумя драйверами.
- Активные TFT/TFD матрицы.
- Поддержка регистра уровня для EL панелей.
- Примеры разрешающих способностей:
- 640x480 при глубине цвета 1 bpp
- 640x240 при глубине цвета 2 bpp
- 320x240 при глубине цвета 4 bpp
- Режимы пониженного потребления
- Аппаратный и программный режимы приостановки (Suspend).
- Последовательное выключение ЖКИ.
- Режимы индикации
- 1/2/4/8 бит на пиксель (bpp).
- До 16 градаций серого при помощи FRM на монохромных пассивных ЖКИ.
- 256 одновременных цветов из 4096 цветов на цветном пассивном и активном ЖКИ.
- Разделение экрана индикатора во всех режимах, позволяющее одновременно отображать две картинки.
- Поддержка виртуального дисплея (отображение при помощи панорамирования картинок, размер которых больше размера индикатора).
- Двойная буферизация/многостраничность:
- Аппаратный режим "портрета": непосредственное аппаратное вращение изображения, позволяющий использовать индикаторы в режиме "портрета".
- Синхронизация
- Один вход СИ для синхронизации памяти и индикатора.
- СИ генератора тактовых импульсов S1D13705 могут быть внутренне поделены, что позволяет работать от высокочастотного опорного синхросигнала.
- Динамическое переключение СИ памяти в портретном режиме.
- Напряжение питания
- Ядра от 2.7 до 3.6 В, линий ввода-вывода от 2.7 до 5.5 В.
- Корпусное исполнение
- 80- контактный корпус для поверхностного монтажа QFP14.

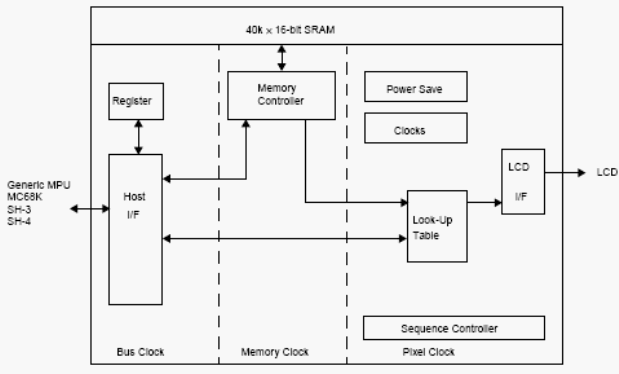

Струтурная схема S1D13705:

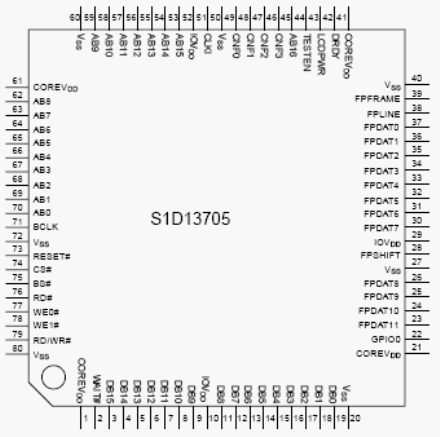

Расположение выводов S1D13705:
Общее описание:
S1D13705 - графический контроллер цветных/монохромных ЖКИ со встроенным 80 КБ SRAM буфером индикатором. Высокая степень интеграции S1D13705 обеспечивает низкую цену, низкое потребление и однокристальность, что позволяет удовлетворить требования систем автоматизации офисов, мобильных систем связи и миниатюрных ПК, для которых размеры и ресурс автономной работы являются критическими параметрами.
Изделия, в которых индикатор установлен в положение "портрет", могут использовать аппаратный портретный режим S1D13705. Также прибор поддерживает режим виртуального и разделенного экрана. Отсутствие требовательности S1D13705 к ЦПУ или операционной системе, делает его идеальным для применения в устройствах, работающих под управлением ОС Windows Microsoft СЕ.
