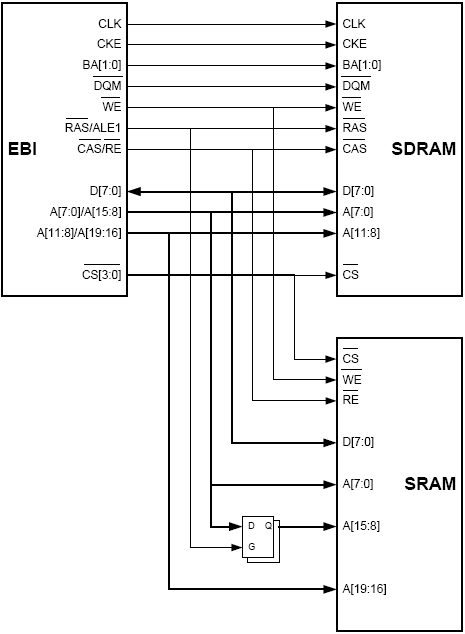

24.9. Комбинированное подключение к SRAM и SDRAMКонфигурация комбинированного подключения SRAM и SDRAM делает возможным одновременное подключение к интерфейсу EBI как SDRAM, так и SRAM. Эта возможность может быть реализована только при использовании микросхем с четырехпортовым интерфейсом EBI. Конфигурация с указанием всех интерфейсных сигналов показана на рисунке 24.10.
24.10. Временная диаграмма интерфейса EBI (См. раздел 33."Приложение А. Временные диаграммы интерфейса EBI") 24.10.1. SRAM Таблица 24.4. Характеристики интерфейса EBI при подключении к SRAM
24.10.1.1. Режим SRAM без мультиплексирования Параметры на стадии уточнения… 24.10.1.2. Режим SRAM с мультиплексированием адреса и синхронизацией 1х Параметры на стадии уточнения… 24.10.1.3. Режим SRAM с мультиплексированием адреса и синхронизацией 2х Параметры на стадии уточнения… 24.10.1.4. Режим SRAM LPC с мультиплексированием адреса/данных и синхронизацией 1x Параметры на стадии уточнения… 24.10.1.5. Режим SRAM LPC с мультиплексированием адреса/данных и синхронизацией 2x Параметры на стадии уточнения… 24.10.2. SDRAM Таблица 24.5. Характеристики интерфейса EBI при подключении SDRAM
24.10.2.1. 4-битный режим SDRAM с синхронизацией 1х Параметры на стадии уточнения… 24.10.2.2. 8-битный режим SDRAM с синхронизацией 2х Параметры на стадии уточнения…
