О компании TranSystem Inc.

Компания TranSystem Inc. (TSI) была основана в 1990 группой высококвалифицированных специалистов из США, имевших большой опыт работы в индустрии оптической и СВЧ связи. Головной офис компании расположен в широко известном Технопарке в городе Hsinchu, Тайвань. TSI занимается разработкой, конструированием и производством продуктов для беспроводной связи.

TSI является высокотехнологичной, ориентированной на интересы клиентов компанией. Компания имеет высокие достижения в производстве изделий для оптоволоконной связи, СВЧ связи и CATV. При этом качество продукции, так же как и процесс производства, включающий в себя разработку, сборку и тестирование, отмечены сертификатом ISO.

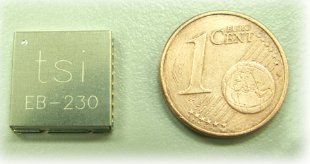

Одним из продуктов, выпускаемых компанией, является ультракомпактный 12 x 12 x 3 mm GPS модуль EB-230. Высокая чувствительность до -158 dBm, предельно быстрый старт, а также 32 независимых канала приема позволяет приемнику находить и удерживать сигналы спутников в сложной обстановке современного города с большим количеством высотных зданий.

Низкое потребление, корпус, выполненный по SMT технологии, позволяют включать модуль в состав широкого спектра портативных устройств, использующих GPS навигацию.

Технические данные GPS-приемника EB-230

Параметр	Значение
Рабочая частота	L1,1575,42 МГц
Число каналов приема	32
Чувствительность
Обнаружение	- 146 дБм
Слежение	- 158 дБм
Точность определения координат	Without aid: 3.0m 2D-RMS <3m CEP(50%) without SA(horizontal) DGPS (WAAS, EGNOS, MSAS, RTCM): 2.5m
Скорость	0,1 м/сек
Точность сигнала временной синхронизации	100 нс RMS
Время старта
холодный	36 cек
теплый	33 cек
горячий	1 cек
Повторный захват	<1 сек
Поддерживаемые протоколы	NMEA 0183 v 3.01-GGA,GLL,GSA,GSV,RMC,VTG (3V CMOS/TTL)
Частота обновления информации	до 5 Hz (1 Hz default)
Интерфейсы	1xUART, 6xGPIO/SPI
Напряжение питания	+ 3 В (± 10%)
Аккумулятор	DC 1,2 V ( RTC Vcc )
Потребляемый ток (без антенны)	Слежение: <30 мA (3,0 В) Обнаружение: 55 мА
Разъемы	нет
Размеры	12 x 12 x 3(H) мм
Корпус	SMT тип, 18 pin
Рабочая температура	-30…+85°С
Температура хранения	-40…+125°С
Ограничения COCOM	515 м/c

С модулем EB-230 могут использоваться как пассивные, так и активные антенны. Тем не менее, наиболее оптимальным решением является применение активных антенн с усилением от 15 до 20 дБ и уровнем шума менее -1.5 дБ.

К EB-230 могут подключаться антенны с напряжением питания 3V DC и потреблением тока 30mA максимум, чтобы не возникало перегрузок (по току) в работе GPS приемника. При использовании антенн с RHCP поляризацией (Right-Hand-Circularly Polarized ) нет необходимости иметь усиление выше, чем 26 дБ, поэтому RHCP антенны лучше всего подходят для качественного приема GPS сигнала.

При выборе антенны для данного модуля руководствуйтесь следующими положениями:

• Используйте активные антенны с напряжением питания 3V
• Приемная частота 1575.42 ± 1.032MHz
• Поляризация RHCP (right hand circular polarized)
• Выходной импеданс = 50 Ohm
• 15dB Усиление LNA (Low noise amplifier) 20dB
• Уровень шума 2.0dB
• ВЧ разъем: Ipex или MMCX, установленный на основной плате

Схема расположения контактов модуля ЕВ-230:

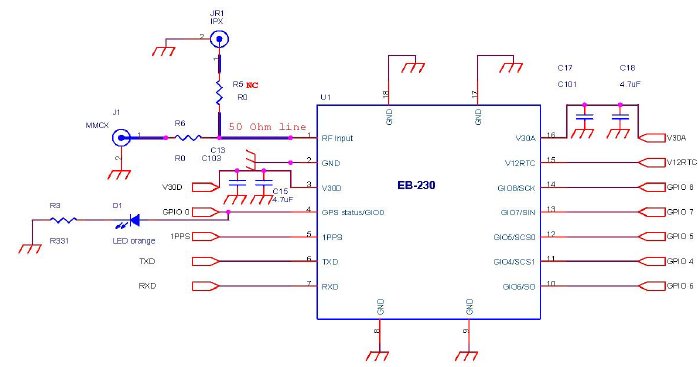

Типовая схема включения модуля EB-230 в минимальной конфигурации:

Отладочный комплект EB-230 AN-01

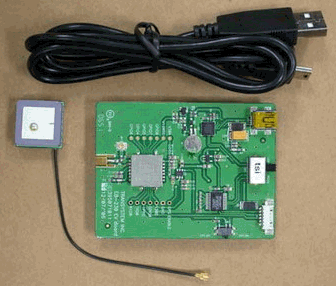

Для быстрой оценки модуля и разработки конечных изделий компания выпускает стартовый набор разработчика. В состав набора входит:

• USB кабель x1
• EB-230 Отладочная плата x1
• GA-230 Активная антенна x1 (ВЧ разъем IPX )
• CD-ROM с технической информацией и программным обеспечением для тестирования

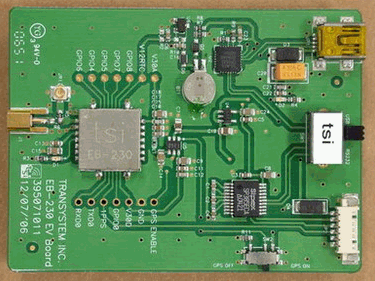

На отладочной плате распаян модуль и необходимые разъемы под соответствующие интерфейсы для удобного соединения с устройством разработчика:

• RF порт 1 JR1 (Ipex)
• Mini USB порт
• Переключатель USB/RS232
• RS232 порт
• Выключатель GPS
• Контакты для тестирования сигнальных линий EB-230
• Дополнительный RF Port 2 J1 (MMCX)

Документация:

		1.17 Mb ENG 404 Кб ENG Описание GPS модуля EB-230
		324 Kb ENG 855 Кб ENG Описание отладочного комплекта EB-230 AN-01
		324 Kb ENG 59 Кб ENG Рекомендации по выбору GPS антенны

---

---
