ШИМ - контроллеры семейства DPA-Switch®

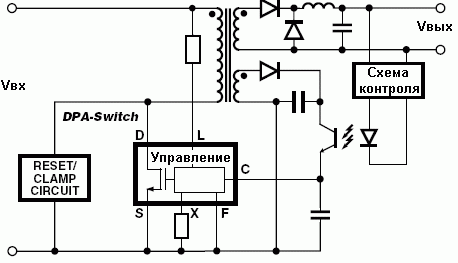

Типовая схема включения (прямоходовой преобразователь)

Выходная мощность, Вт							Описание
36-75 VDC входной диапазон (forward)
Общая мощность рассеяния, Вт	0.5	1	2.5	4	6	Макс.выходная мощность, Вт
Тип
DPA422	7.5	10	-	-	-	10	Встроенный мягкий старт Выбор частоты переключения 300 или 400 кГц Пропуск рабочих циклов на малой нагрузке для повышения экономичности в дежурном режиме Внутренняя гистерезисная термозащита
DPA423	12	16	-	-	-	18
DPA424	16	23	35	-	-	35
DPA425	23	32	50	62	-	70
DPA426	25	35	55	70	83	100
Выходная мощность, Вт
36-75 VDC входной диапазон (FLYBACK)
Общая мощность рассеяния, Вт	0.5	0.75	1	1.5		Макс.выходная мощность, Вт
Тип
DPA422	6.5	9	-	-		9
DPA423	9	13	-	-		13
DPA424	10	14,5	18	24		26
DPA425	-	-	-	25,5		52

---

---
