DPA423-426

Семейство DPA-Switch высокоинтегрированных преобразователей постоянного напряжения для питания через Ethernet и источников питания телекоммуникационного оборудования

Отличительные особенности:

• Высокоинтегрированное решение

  - Сокращает на 20-50 штук количество внешних компонентов и, как следствие, снижает габариты и стоимость

  - Интегрирует 220В-ый высокочастотный МОП-транзистор с ШИМ-управлением

  - Пластиковый DIP-корпус (опция G) с меньшей стоимостью и стандартный корпус для установки в отверстия (опция P) для схем мощностью не более 35 Вт

  - Корпусные исполнения с улучшенным теплорассеиванием MO-169-7C (S-PAK) и TO-263-7C (опция R) для мощных приложений

• Превосходное качество и гибкость

  - Исключается вся внешняя схема контроля тока

  - Встроенная функция автоматического перезапуска для возобновления работы после срабатывания защиты от короткого замыкания и обрыва обратной связи

  - Вывод для выбора фиксированной частоты преобразования 300кГц или 400 кГц

  - Широкий диапазон входного напряжения: 16-75В

  - Внешнее программирование порога тока

  - Подключение теплоотводящей площадки снижает ЭМИ

  - Определение снижения напряжения на линии в соответствии со стандартом ETSI

  - Защитное отключение при перенапряжении на линии

  - Пороговые уровни контроля снижения/превышения напряжения ограничивают уровни управления на затворе внешнего синхронного выпрямителя

  - Полностью интегрированная схема плавного старта для минимизации перегрузок/выбросов

  - Поддержка прямоходовой и обратноходовой топологий

  - Пропуск цикла: стабилизация напряжения с нулевой нагрузкой без необходимости предварительного нагружения

  - Термозащита с гистерезисной характеристикой для автоматического перезапуска после аварийного отключения

  - Корпусные версии P, G и S совместимы с директивой RoHS по ограничению распространения вредных веществ

• EcoSmart - технология энергосбережения

  - Сверхмалое потребление в режиме холостого хода

  - Пропуск цикла при малом уровне нагружения для повышения к.п.д. на холостом ходу

Области применения:

• Приложения с питанием через сеть Ethernet (PoE), VoIP-телефоны, WLAN, камеры наблюдения
• Оборудование центральных телекоммуникационных станций: xDSL, ISDN, PABX
• Распределенные архитектуры питания (шины 24В/48В)
• Промышленное управление

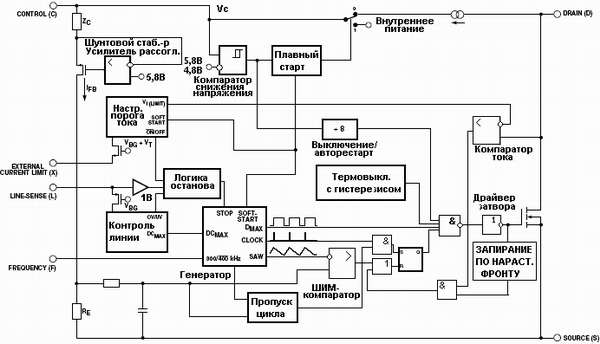

Структурная схема:

Типовая схема включения (прямоходовой преобразователь):

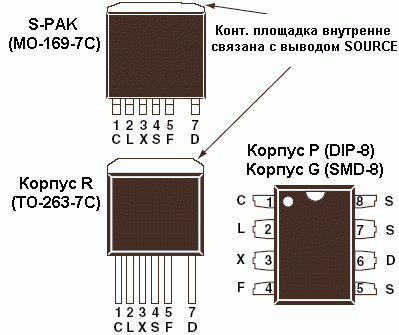

Расположение выводов:

Описание выводов:

DRAIN (D)	Сток внутреннего силового МОП-транзистора. От этого вывода питается схема запуска и формирователь тока смещения. Используется в качестве точки контроля тока через сток.
CONTROL (C)	Вход усилителя рассогласования и обратной связи по току для управления заполнением импульсов. Подключен к внутреннему шунтовому стабилизатору для внутреннего смещения тока в процессе нормальной работы. Также используется в качестве точки подключения конденсатора блокировки питания и компенсации авторестарта.
LINE-SENSE (L)	Вход контроля на превышение/понижение напряжения, удаленного включения/отключения, при соединении с SOURCE отключаются все функции на данном выводе
EXTERNAL CURRENT LIMIT (X)	Вход настройки порога тока и дистанционного включения/отключения. Соединение с SOURCE приводит к отключению всех функций данного вывода.
FREQUENCY (F)	Вход выбора фиксированной частоты преобразования: 400 кГц, если соединить с SOURCE, и 300 кГц, если соединить с CONTROL.
SOURCE (S)	Исток внутреннего МОП-транзистора. Общий первичной схемы управления и опорная точка.

Общее описание:

Семейство интегральных схем DPA-Switch - высокоинтегрированное решение по преобразованию постоянного напряжения с входом 16-75В.

В семействе DPA-Switch используется апробированная топология TOPSwitch, в состав которой входят силовой МОП-транзистор, схема ШИМ-управления, защиты от аварийных режимов работы и другие схемы управления. При всем многообразии поддерживаемых особенностей преобразователь конфигурируется с помощью 3 выводов. В характеристике термозащиты предусмотрен гистерезис. Кроме того, все критичные параметры (в т.ч. порог тока, частота, усиление) характеризуются малой температурной зависимостью и абсолютной погрешностью, что упрощает проектирование и снижает системную стоимость.

Информация для заказа:

Выходная мощность
Входное постоянное напряжение 36-75В (прямоходовая конфигурация)
Наименование(3)	Общая мощность рассеивания ИС(2)					Максимальная выходная мощность(1)
	0.5Вт	1Вт	2.5Вт	4Вт	6Вт
DPA423	12 Вт	16 Вт	-	-	-	18 Вт
DPA424	16 Вт	23 Вт	35 Вт	-	-	35 Вт
DPA425	23 Вт	32 Вт	50 Вт	62 Вт		70 Вт
DPA426(4)	25 Вт	35 Вт	55 Вт	70 Вт	83 Вт	100 Вт
Входное постоянное напряжение 36-75В (обратноходовая конфигурация)
Наименование(3)	Общая мощность рассеивания ИС(2)					Максимальная выходная мощность(1)
	0.5Вт		1Вт	2.5Вт	4Вт
DPA423	9 Вт		13 Вт	-	-	13 Вт
DPA424	10 Вт		14.5 Вт	18 Вт	24 Вт	26 Вт
DPA425	- (5)		- (5)	- (5)	25.5 Вт	52 Вт

Прим.:

1. Максимальная выходная мощность определяется внутренней схемой ограничения тока.
2. Если корпус ИС рассеивает мощность не более 1,5Вт, то необходимо использовать корпуса P или G. При рассеиваемой мощности свыше 1,5Вт необходимо применить корпуса S и R.
3. Суффиксы для корпусных исполнений: P: DIP-8, G: SMD-8, R: TO-263-7C, S: MO-169-7C.
4. Для данных условий применения доступны только корпуса S и R.
5. За счет более высоких импульсных потерь DPA425 не может отдать дополнительную мощность по сравнению с другими более маломощными представителями семейства.

Документация:

880 kB Engl Полное описание микросхем семейства
