OM4085
Универсальный драйвер управления ЖКИ в мультиплексном режиме
Отличительные особенности:
- Однокристальный контроллер/драйвер ЖКИ
- Настройка сигнальных электродов: статический режим, 2 линии, 3 линии или 4 линии
- Выбираемый режим управления смещением дисплея: статический, 1/2 или 1/3
- Внутренняя генерация напряжения смещения ЖКИ с буферными усилителями пониженных уровней напряжения
- 24 сегментных электрода: до 12 8-сегментных разрядов; до 6 15-сегментных алфавитно-цифровых символов; до 96 графических элементов
- ОЗУ 24 x 4 бит для хранения отображаемых данных
- Автоинкремент при загрузке данных в пределах границ подадреса устройства
- Банк памяти отображения переключается в статическом и дуплексном режимах управления
- Универсальные режимы управления миганием индикатора
- Питание ЖКИ и логики может быть раздельным
- Диапазон напряжения питания 2.0…6В
- Малая потребляемая мощность
- Экономичный режим для существенного уменьшения энергопотребления в приложениях с батарейным питанием и телефонных аппаратах
- Интерфейс последовательной шины I2C
- Совместимость с ТТЛ/КМОП - логикой
- Совместимость с 4/8/16-разрядными микроконтроллерами/микропроцессорами
- Возможность каскадного соединения для управления большими ЖКИ (до 1536 сегментов)
- Возможность совместного включения с 40-сегментным драйвером ЖКИ PCF8576C
- Размещение выводов оптимизировано под одностороннюю разводку печатной платы как в одиночном, так и в каскадном использовании OM4085
- Малогабаритный 40-выв. корпус (VSO40; SOT158-1)
- Не требуются внешние компоненты (даже в многокаскадных приложениях)
- Выпускается по КМОП-технологии

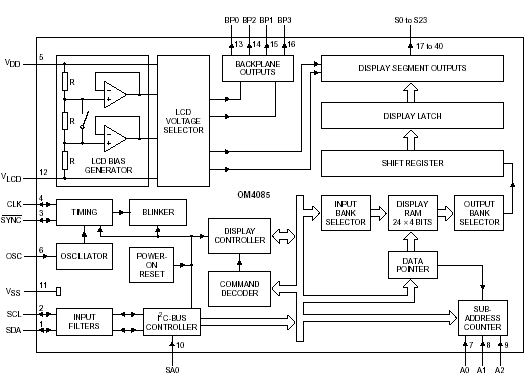

Структурная схема OM4085:

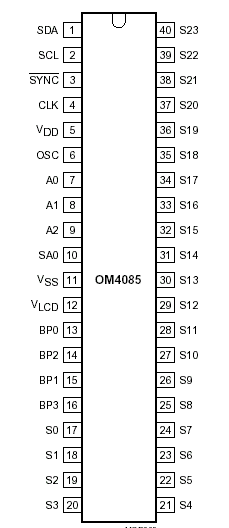

Расположение выводов OM4085:
Общее описание:
OM4085 – периферийное устройство, которое может управлять большинством жидкокристаллических индикаторов (ЖКИ), использующих мультиплексный режим управления. Оно генерирует сигналы управления как для статических, так и для мультиплексных ЖКИ, которые используют до 4 сигнальных электродов и до 24 сегментных электродов, и могут легко каскадироваться для управления более большими ЖКИ. OM4085 –совместим с большинством микропроцессоров/микроконтроллеров и управляется через двухпроводную двунаправленную шину I2C. Коммуникационные перегрузки уменьшены за счет функции автоинкремента адреса при загрузке ОЗУ отображения, а также за счет аппаратного задания подадреса устройства и переключения памяти отображения (режимы статического и дуплексного управления).
Описание выводов:
| SDA |
Ввод-вывод данных по шине I2C |
| SCL |
Вход/выход синхронизации I2C -шины |
| SYNC |
Вход/выход синхронизации в каскадном включении |
| CLK |
Вход/выход внешнего тактирования |
| VDD |
Положительное напряжение питания |
| OSC |
Вход генератора |
| A0 |
А2 – Входы задания подадреса устройства |
| SA0 |
Вход подчиненного адреса I2C-шины (разряд 0) |
| VSS |
Общий логики |
| VLCD |
Напряжение питания ЖКИ |
| BP0 - BP3 |
Сигнальные электроды |
| S0 - S23 |
Выходы подключения к сегментным электродам ЖКИ |
