PCF8576C
Универсальный драйвер ЖКИ с малым мультиплексным отношением
Отличительные особенности:
- Однокристальный драйвер/контроллер ЖКИ
- Настройка сигнальных электродов: статический режим, 2/3/4 линии
- Выбираемый режим управления смещением дисплея: статический, 1/2 или 1/3
- Внутренний генератор напряжений смещения ЖКИ с буферизацией промежуточных уровней
- 40 сегментных электродов: до 20 8-сегментных символов, до 10 15-сегментных алфавитно-цифровых символов, до 160 графических элементов
- 40 x 4 ОЗУ для хранения отображаемых данных
- Загрузка данных с автоматическим увеличением адреса по отношению к адресу устройства
- Банк памяти индикатора переключается в статический и дуплексный режимы управления
- Универсальные режимы управления миганием индикатора
- Питание ЖКИ и логики может быть раздельным
- Широкий диапазон питания ЖКИ: от 2 В для ЖКИ с малым порогом и до 6 В для ЖКИ типа «guest-host» и для ЖКИ на основе скрученных нематиков с высоким порогом (автомобильные). По заказу может быть поставлена 9В версия.
- Малое энергопотребление
- Экономичный режим расширяет область применения в батарейных системах и телефонах
- Интерфейс шины I2C
- КМОП/ТТЛ совместимость
- Совместимость с 4/8/16-разрядными микроконтроллерами/микропроцессорами
- Возможность каскадирования для управления большими ЖКИ (до 2560 сегментов)
- Возможность каскадного включения с 24-сегментным ЖКИ PCF8566
- Расположение выводов оптимизировано под возможность односторонней разводки платы, в т.ч. при каскадном включении
- Малогабаритный 56-выв. корпус VSO56 или 64-выв. LQFP64
- Не требуются внешние компоненты
- Совместимость с технологией «кристалл на стекле»
- Выпускается по КМОП технологии

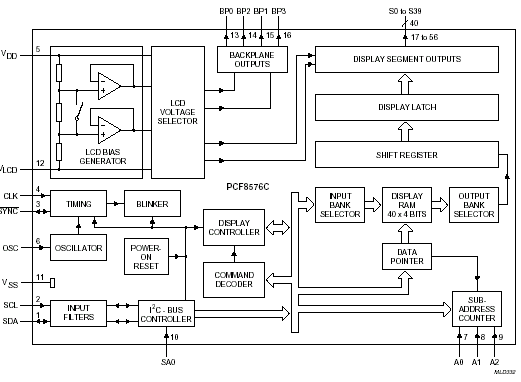

Структурная схема PCF8576C:

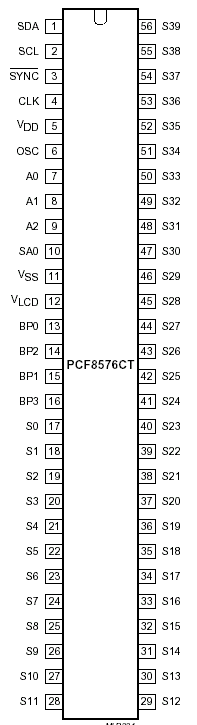

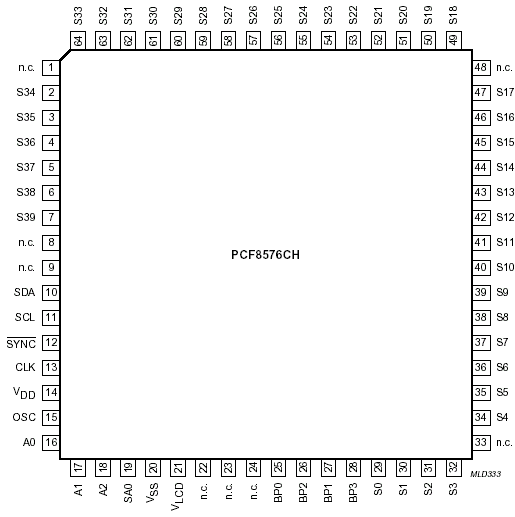

Расположение выводов PCF8576C:
Общее описание:
PCF8576С – периферийное устройство, которое соединяется с большинством жидкокристаллических индикаторов (ЖКИ) с небольшим мультиплексным отношением. Оно генерирует сигналы управления для статических и мультиплексных ЖКИ, содержащих до 4 сигнальных электродов и до 40 сегментных электродов, а также легко включается в каскадное соединение для управления многосегментными ЖКИ. PCF8576С совместим с большинством микропроцессоров/микроконтроллеров и соединяется с ними через двухпроводную двунаправленную шину I2C. Нагрузка на обслуживание канала связи существенно снижена за счет буфера ОЗУ индикатора с функцией авто-инкремента адреса, за счет аппаратной субадресации устройства и за счет переключения буфера индикатора (режимы статического и дуплексного управления).
Информация для заказа:
| Обозначение |
Корпус |
| PCF8576CH/F1 |
SOT314-2 (LQFP64) |
| PCF8576CT/F1 |
SOT190-1 (VSO56) |
| PCF8576CU/10/F1 |
Бескорпусный кристалл |
| PCF8576CU/2/F2 |
Бескорпусный кристалл |
| PCF8576CU/F1 |
Бескорпусный кристалл |
Документация:
| |
 |
216 Kb Engl Описание микросхемы PCF8576C |
