LM80

Блок аппаратного контроля микропроцессорной системы с ACPI-совместимым интерфейсом

Отличительные особенности:

• Измерение температуры
• 7 входов положительного напряжения
• 2 программируемых входа контроля скорости вентилятора
• Диапазон входного сигнала напряжения 2.26В и 10мВ МЗР (LSB) идеально подходит для подключения входов линеарного датчика, такого как LM50
• Вход датчика обнаружения проникновения в корпус
• «Cторожевое» сравнение значений всех контролируемых величин
• Независимый вход для отображения состояния регистра прерывания (Interrupt Status Register) дополнительного удалённого термодатчика, такого как LM56 или LM75
• Совместимый интерфейс I2C последовательной шины
• Режим отключения позволяет снизить расход энергии
• Программируемый вывод RST_OUT/OS: RST_OUT - вывод сброса; OS - вывод прерывания срабатывает благодаря функция закрытия системы (O.S.)

Области применения:

• Термо- и аппаратный контроль системы для серверов и ПК
• Офисная техника
• Электронное испытательное оборудование и измерительные приборы

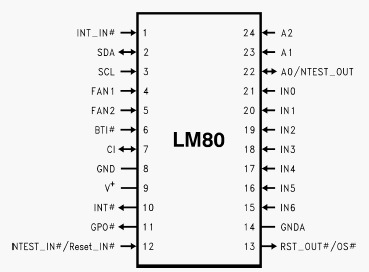

Расположение выводов:

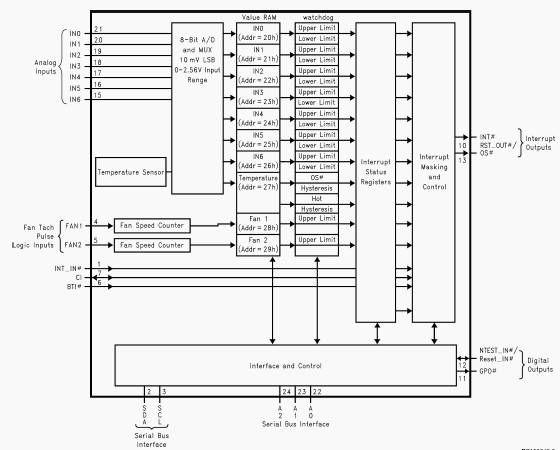

Функциональная схема:

Описание:

LM80 имеет 7 входов положительного напряжения, выполняет измерение температуры, скорости вентилятора и осуществляет аппаратный контроль на интерфейсе I²C. LM80 выполняет «сторожевое» сравнение всех измеряемых величин и прерывание по выходам состояния происходит тогда, когда значение любой из этих величин превышает программируемые пороги. Вход обнаружения проникновения в корпус предназначен для контроля и возврата внешней цепи в исходное состояние в целях предотвращения проникновения в корпус.

LM80 в особенности подходит для подключения как к линейным, так и к цифровым термодатчикам. Диапазон входного сигнала напряжения 2.26В и 10мВ МЗР (LSB) идеально подходит для подключения входов линеарного датчика, такого как LM50. BTI используется в качестве входа либо цифрового, либо термостатного датчика, такого как LM75 и LM76.

Питание от источника с напряжением от 2.8В до 5.75В, низкий потребляемый ток и I²C интерфейс - всё это существенно расширяет область применения LM80. А именно: возможность использования LM80 для аппаратного контроля и как средства защиты в персональных компьютерах, электронном испытательном оборудовании и в офисной технике.

Документация:

438 Kb Engl Описание микросхемы

---

---
