LM75

Цифровой термодатчик и термосторожевое устройство с двухпроводным интерфейсом

Отличительные особенности:

• Корпуса SOP-8 и Mini SOP-8 (MSOP) в целях экономии места
• Интерфейс шины I²C
• Независимый выходной вывод может функционировать как в режиме «прерываний», так и в режиме «компаратора/термостата».
• Способность считывать данные регистров
• Установки по умолчанию позволяют функционировать автономно в качестве термостата.
• Режим отключения позволяет снизить расход энергии
• До 8 LM75 может быть подключено к одной шине

Области применения:

• Терморегуляция системы
• Персональные компьютеры
• Офисная техника
• Электронное испытательное оборудование

Расположение выводов:

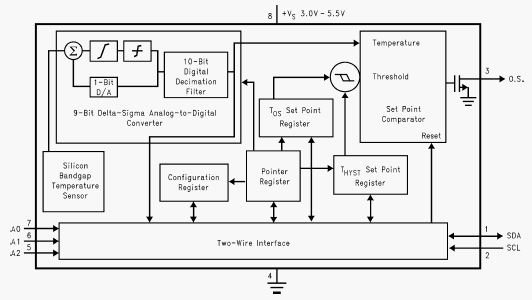

Функциональная схема:

Описание:

LM75 представляет собой температурный датчик, дельта-сигма АЦП и цифровой датчик превышения рабочей температуры с I2C интерфейсом. Хост может в любой момент послать LM75 запрос на измерение температуры. Функция закрытия системы (O.S.) выхода состояния срабатываает тогда, когда температура превышает программируемый порог. Этот вывод может работать либо в режиме «компаратора», либо в режиме «прерываний».

Хост может программировать как критический порог температуры (TOS), так и температуру, при которой критическая ситуация ликвидируется (THYST). Помимо этого, хост может считывать значения TOS и THYST регистров LM75. Три вывода (A0, A1, A2) доступны для выборки по адресу. Датчик начинает работу в режиме «компаратора» при пороговых значениях по умолчанию равных 80°C TOS и 75°C THYST.

Питание от источника с напряжением от 3.0В до 5.5В, низкий потребляемый ток и I²C интерфейс - всё это существенно расширяет область применения LM75. А именно: возможность использования LM75 для терморегулирования и как средства защиты в персональных компьютерах, электронном испытательном оборудовании и в офисной технике.
