ADC10061, ADC10062, ADC10064
10-разрядный 600 нс АЦП с внутренним мультиплексором и УВХ
Особенности:
- Встроенное УВХ
- Однополярное питание +5В
- 1, 2, или 4-входной мультиплексор
- Не требует внешней синхронизации
- Скорость может быть повышена подачей логического уровня на специальный вход (ADC10062 и ADC10064). См.
 ADC10662/4 для высокоскоростных приложений
Применение:
- Подготовка данных для ЦПС
- Измерительные приборы
- Дисководы
- Мобильные телекоммуникации
Основные технические характеристики:
- Время преобразования до 10 бит 600 нс типично, 900 нс максимально в диапазоне температур
- Частота дискретизации 800 кГц
- Рассеивание малой мощности 235 мВт (максимально)
- Общая некорректируемая ошибка ± 1.0 МЗР (максимально)
- Нет пропуска кодов в диапазоне температур

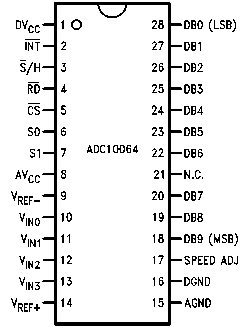

Назначение выводов:
- AGND -аналоговая земля
- DGND - цифровая земля
- GND - общий
- Vin - аналоговый вход
- DVсс - питание цифровой части
- CS - выбор кристалла
- RD - чтение
- INT - вход прерывания
- S/H - выборка/хранение
- DB - выход данных
- SPEED ADJ - ускоренная настройка
- NC - не подключен
- MSB - СЗР
- LSB - МЗР
- V ref - опорное напряжение
- AVсс - питание аналоговой части
Документация:
| |
|
 |
759 Kb Engl Описания микросхем |
|
