ADC10662, ADC10664
10-разрядный 360 нс АЦП со входным мультиплексором и УВХ
Особенности:
- Встроенное УВХ
- Однополярное питание +5В
- 2- или 4-канальный мультиплексор
- Не требует внешней синхронизации
Применение:
- Подготовка данных для ЦПС
- Измерительные приборы
- Дисководы
- Мобильные телекоммуникации
Основные технические характеристики:
- Время преобразования до10 бит 360 нс типично, 466 нс максимально в диапазоне температур
- Частота дискретизации (минимум) 1.5 МГц
- Малая мощность рассеяния 235 мВт (максимально)
- Суммарное значение коэффициента нелинейных искажений (50 кГц) -60 дБ (максимально)
- Нет пропуска кодов в диапазоне температур

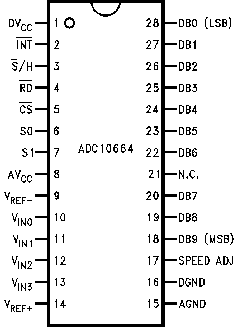

Назначение выводов:
- AGND -аналоговая земля
- DGND - цифровая земля
- GND - общий
- Vin - аналоговый вход
- DVсс - питание цифровой части
- CS - выбор кристалла
- RD - чтение
- INT - вход прерывания
- S/H - выборка/хранение
- DB - выход данных
- SPEED ADJ - ускоренная настройка
- NC - не подключен
- MSB - СЗР
- LSB - МЗР
- V ref - опорное напряжение
- AVсс - питание аналоговой части
