MAX856, MAX857, MAX858, MAX859

Высокоэффективный повышающий преобразователь с фиксированным 3.3/5 В или регулируемым выходным напряжением

Для новых разработок рекомендованы к применению более совершенные модели преобразователей MAX1674/MAX1675/MAX1676

Отличительные особенности:

• Входное напряжение от 0.6 В до 6.0 В
• Эффективность 85% при токе 100 мА
• Ток покоя 25 мкА
• Ток в режиме Shutdown 1 мкА
• Ограничение тока преобразования на уровне 125мА и 500 мА позволяет использовать недорогие модели дросселей
• Частота преобразования до 500 кГц
• Относительная погрешность в диапазоне рабочих температур ? 1.5%
• Детектор разряда батареи (LBI/LBO)
• Упаковываются в 8 pin SO и µMax корпуса

Области применения:

• 3.3 В и 5 В повышающие преобразователи
• Компьютеры Palmtop
• Портативные устройства сбора данных
• Медицинское оборудование
• Портативные средства связи/компьютеры
• Оборудование с питанием от 2-3 элементов
• Измерители уровня глюкозы

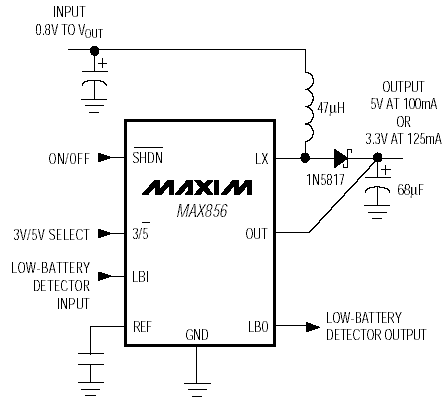

Типовая схема включения:

Расположение выводов:

Описание:

ИС MAX856-MAX859 – это высокоэффективные CMOS ступенчатые повышающие DC-DC преобразователи напряжения с низким уровнем входного напряжения для систем с малой потребляемой мощностью и автономным питанием. ИС MAX856/MAX858 имеют уровень входного напряжения от 0.8 В до VOUT и преобразовывают его в выбираемое выходное напряжение 3.3 В или 5 В. ИС MAX857/MAX859 с регулируемым выходным напряжением преобразовывают входное напряжение от 0.8 В до 6.0 В в напряжение с уровнем 2.7…6.0 В. Типовой КПД преобразования более 85%. Типовой ток покоя 25 мкА (1 мкА в режиме shutdown).

ИС MAX856-MAX859 сочетают в себе ультра – низкий потребляемый ток в режиме покоя и высокий КПД преобразования, что обеспечивает максимальный ресурс батареи. Встроенный силовой MOSFET транзистор позволяет обеспечить высокую частоту преобразования. Эти преимущества, в сочетании с, встроенным ограничителем пикового тока преобразования, позволяет использование недорогих дросселей. ИС MAX856/MAX857 имеют ограничение тока дросселя на уровне 500 мА. ИС MAX858/MAX859 имеют ограничение тока дросселя на уровне 125 мА.

Типовой выходной ток для ИС MAX856/MAX857 равен 0.15 А, для MAX858/MAX859 0.06 А. Поставляются в корпусах 8/SO.150 и 8/µMAX. Температурный диапазон от -40°С до +85°С.

Документация:

128 Kb Engl Описание микросхемы

---

---
