MAX1674, MAX1675, MAX1676Высокоэффективный компактный слаботочный повышающий преобразователь напряжения Компактный, экономичный малошумящий дизайн: ограничитель тока дросселя исключает его вибрацию и уменьшает EMI.Отличительные особенности:
Области применения:

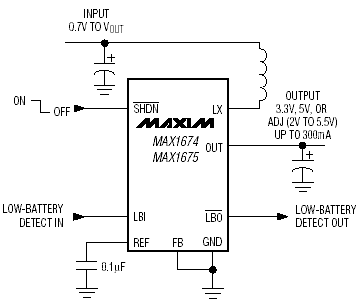

Типовая схема включения:
Расположение выводов:
Описание: ИС MAX1674, MAX1675, MAX1676 являются компактными, высокоэффективными повышающими преобразователями напряжения, встроенными в корпуса µMAX. Они включают в себя встроенные синхронные выпрямители, которые увеличивают КПД и уменьшают габариты и себестоимость, исключая применение внешних диодов Шоттки. Потребляемый ток покоя не превышает 16 мкА. Входное напряжение может лежать в пределах от 0.7 В до VOUT, где VOUT можно установить от 2 В до 5.5 В. Запуск гарантирован при входном напряжении 1.1 В. ИС MAX1674/MAX1675/MAX1676 имеют предустановленные, выбираемые, выходные напряжения 5 В и 3.3 В. Напряжение выхода также может быть установлено с помощью двух внешних резисторов. Все три ИС имеют встроенный 0.3 Ом n- канальный MOSFET ключевой транзистор. MAX1674 имеет ограничение тока преобразования 1 А. MAX1675 имеет ограничение тока преобразования 0.5 А, что позволяет использовать дроссель меньшего размера. MAX1676 выпускается в 10-pin µMAX корпусе и включает в себя функции регулируемого ограничения тока и цепь для снижения вибраций в дросселе. Типовой выходной ток для всех трех ИС равен 0.3 А. Рабочий диапазон температур от -40°С до +85°С. Документация:
