MAX722, MAX723

Стабилизатор напряжения питания Palmtop компьютера и ЖКИ

Отличительные особенности:

• Низкое входное напряжение питания от батареи от 0.9В до 5.5В
• Уровень входного нестабилизированного выпрямленного напряжения от 7В до 20В
• Два выхода стабилизированного напряжения:
      Основной выход: 3.3В/5В
      Дополнительный выход: от 0В до -100В
• КПД преобразования 87% при 200мА
• Эффективность живучести PRAM: 80% при токе 1мА
• Плотность мощности 8Вт/дюйм3
• Ток покоя 60мкА
• Ток в режиме Shutdown 20мкА с включенным VREF ( только MAX720/MAX721)
• Максимальная частота преобразования 500 кГц
• Допустимое отклонение VREF в диапазоне рабочих температур 1.5%
• Обнаружение сбоя в выходных цепях питания
• Обнаружение присутствия внешнего питания
• Узкий SO корпус с 16 выводами

Области применения:

• Компьютеры Palmtop
• ЖКИ - контрастные дисплеи
• Источники питания для Flash памяти/PCMCIA
• Портативные устройства сбора данных
• Медицинское оборудование
• Сканнеры штрих – кода

Расположение выводов:

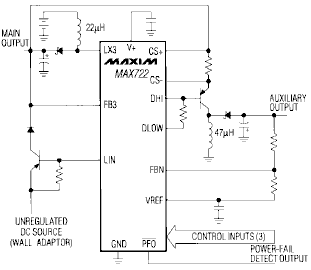

Типовая схема включения:

Описание:

Интегральные источники питания CMOS MAX722 и MAX723 обеспечивают на выходах двойное стабилизированное напряжение питания для небольших микропроцессорных систем с питанием от батарей. Каждая из ИС генерирует основное напряжение питания (3В или 5В, выбирается) и дополнительное регулируемое отрицательное напряжение для питания ЖКИ. Каждая ИС имеет два входа напряжений питания. Энергия может поступать от встроенной батареи аккумуляторов (два или три элемента NiCd или щелочных), или от внешнего источника постоянного нестабилизированного напряжения, такого, как адаптер питания.

Серия ИС MAX722 и MAX723 обладают тремя преимуществами по сравнению с, выпущенными ранее, аналогами. Существенно сократился размер – высокая частота преобразования (до 0.5 МГц) позволила с помощью силовых MOSFET транзисторов сократить размер индуктивности поверхностного монтажа до миниатюрного (< 5 мм в диаметре). Эффективность преобразования повысилась до 87% (на 10% лучше, чем в низковольтных преобразователях биполярной технологии). И потребление тока сократилось до 60 мкА с применением CMOS технологии и уникальной импульсно – частотной модуляции (PFM) с постоянной длительностью холостого хода.

ИС MAX722 и MAX723 отличаются только по нижнему фиксированному выходному напряжению основного источника, с выходом 3.3В для MAX722 и 3.0 В для MAX723.

Для приложений с использованием памяти flash или PCMCIA, которые требуют источника напряжением +12 В, обращайтесь к документации на MAX717-MAX721.

Документация:

112 Kb Engl Описание микросхемы

---

---
