MAX717, MAX718, MAX719, MAX720, MAX721

Стабилизатор напряжения питания Palmtop компьютера или Flash-памяти Стабилизатор и система автономного резервного питания логики, Flash памяти/PCMCIA, с питанием от батарей и внешних адаптеров.

Отличительные особенности:

• Низкое входное напряжение питания от батареи от 0.9В до 5.5В
• Уровень входного нестабилизированного выпрямленного напряжения от 7В до 20В
• Два выхода стабилизированного напряжения:
      Основной выход: 3.3В/5В
      Дополнительный выход: 5В/12В
• КПД преобразования 87% при 200мА
• Эффективность живучести PRAM: 80% при токе 1мА
• Плотность мощности 8Вт/дюйм3
• Ток покоя 60мкА
• Ток в режиме Shutdown 20мкА с включенным VREF ( только MAX720/MAX721)
• Максимальная частота преобразования 500 кГц
• Допустимое отклонение VREF в диапазоне рабочих температур 1.5%
• Обнаружение сбоя в выходных цепях питания
• Обнаружение присутствия внешнего питания
• Узкий SO корпус с 16 выводами

Области применения:

• Компьютеры Palmtop
• Источники питания для Flash памяти/PCMCIA
• Портативные устройства сбора данных
• Медицинское оборудование
• Портативные средства связи

Расположение выводов:

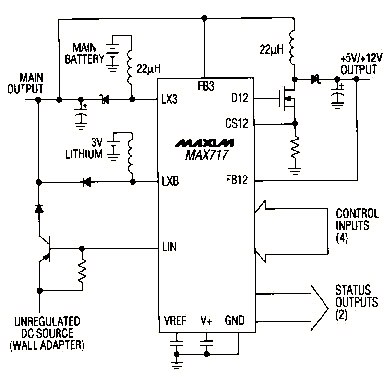

Типовая схема включения:

Описание:

Интегральные источники питания CMOS MAX717-MAX721 обеспечивают на выходах двойное стабилизированное напряжение питания для небольших микропроцессорных систем с питанием от батарей. Каждая из ИС семейства генерирует основное напряжение питания (3В или 5В, выбирается) и дополнительное напряжение для Flash памяти или PCMCIA (5В или 12В, выбирается). Каждая ИС использует до трех входных источников напряжения. Энергия может поступать от основной аккумуляторной батареи (двух или трех NiCd или щелочных элементов), дополнительной литиевой батареи, или от нестабилизированного источника постоянного напряжения, к примеру, от адаптера питания.

Серия ИС MAX717-MAX721 обладают тремя преимуществами по сравнению с, выпущенными ранее, аналогами. Существенно сократился размер – высокая частота переключения (до 0.5 МГц) позволила с помощью силовых MOSFET транзисторов сократить размер индуктивности поверхностного монтажа до миниатюрного (< 5 мм в диаметре). Эффективность преобразования повысилась до 87% (на 10% лучше, чем в низковольтных преобразователях биполярной технологии). И потребление тока сократилось до 60 мкА с применением CMOS технологии и уникальной импульсно – частотной модуляции (PFM) с постоянной длительностью холостого хода.

ИС MAX717-MAX721 отличаются только наличием функций отключения и статуса, и выбором основного выходного напряжения 3.0В и 3.3В. Для ЖКИ приложений, требующих регулируемого отрицательного источника напряжения, обращайтесь к документации на MAX722/MAX723.

Основные характеристики:

Документация:

610 Kb Engl Описание микросхемы

---

---
