MAX9123Четырехканальный линейный LVDS передатчик с противоположным расположением входов и выходовХарактеристики:
Применение:

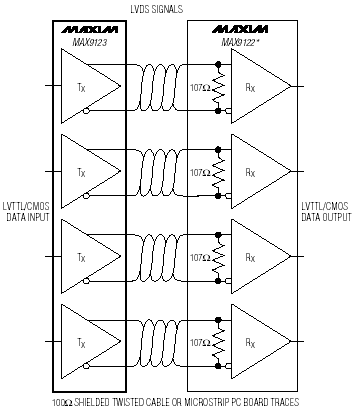

Структурная схема:
Расположение выводов:
Общее описание: MAX9123 - четырехканальный линейный передатчик низковольтных дифференциальных сигналов (LVDS), идеально подходящий для применения в прикладных программах, требующих высокой скорости передачи данных, малого потребления и низкого уровня шумов. MAX9123 имеет гарантированную пропускную способность передаваемых сигналов до 800 Мбит/с (400 МГц) при работе на 100 Ом нагрузку. Сигналы могут передаваться по линиям связи на печатных платах или по кабелям. Прибор имеет четыре LVCMOS/LVTTL входа, сигналы с которых он преобразует в выходные сигналы дифференциальных LVDS уровней. Прибор имеет входы EN и nonEN для одновременной активизации высокоомного состояния выходов всех четырех передатчиков. В этом режиме прибор потребляет не более 16 мВт. Выходы прибора отвечают требованиям стандарта ANSI TIA/EIA-644 LVDS. Расположение входов и выходов с противоположных сторон корпуса позволяет упростить трассировку платы и снизить перекрестные помехи. MAX9123 работает от однополярного источника питания 3.3 В и имеет рабочий температурный диапазон от -40°C до +85°C. Прибор выпускаются в 16 выводных миниатюрных TSSOP, SO и QFN корпусах. Обратите внимание на приборы MAX9121/МАХ9122, которые представляют собой четырехканальные LVDS приемники, также имеющие противоположное расположение входов и выходов. Документация:
