MAX9121, MAX9122Четырехканальный линейный LVDS приемник со встроенной схемой коррекции ошибок и противоположным расположением входов и выходовХарактеристики:
Применение:

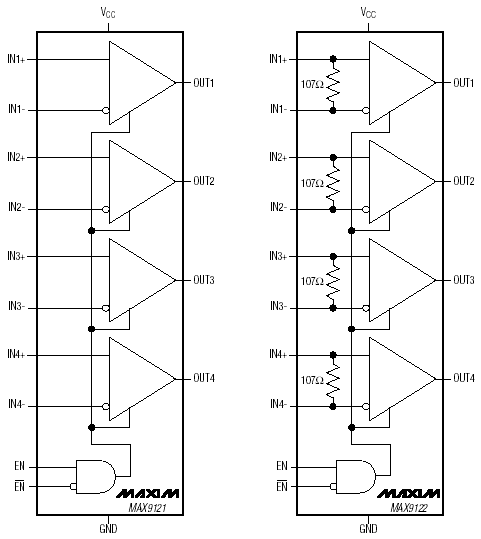

Структурная схема:
Расположение выводов:
Общее описание: MAX9121/МАХ9122 - четырехканальные линейные приемники низковольтных дифференциальных сигналов (LVDS), идеально подходящие для применения в прикладных программах, требующих высокой скорости передачи данных, малого потребления и низкого уровня шумов. MAX9121/МАХ9122 имеют гарантированную пропускную способность принимаемых сигналов до 500 Мбит/с (250 МГц) при полном сопротивлении источника 100 Ом. Сигналы могут передаваться по линиям связи на печатных платах или по кабелям. Приборы имеют четыре дифференциальных LVDS входа, сигналы с которых он преобразует в выходные сигналы LVCMOS/LVTTL уровней. Прибор МАХ9122 параллельно входам содержит встроенные согласующие резисторы, имеющие номинальное сопротивление 107 Ом, что устраняет необходимость использования внешних резисторов и позволяет снизить размеры. Входы прибора MAX9121 имеют высокое полное входное сопротивление и поэтому им требуются внешние согласующие резисторы для работы в режиме прямого соединения. Приборы имеют широкий диапазон изменения синфазных сигналов- от 0.05 В до 2,35 В, учитывающий возможный уровень напряжения относительно земли и синфазные помехи, возникающие на линии между передатчиком и приемником. Схема коррекции ошибок устанавливает на выходе приборов высокий уровень, когда линия связи разомкнута, замкнута или содержит одинаковые сигналы на обоих проводах. Приборы имеют входы EN и nonEN для одновременной активизации высокоомного состояния выходов всех четырех приемников. Входы приборов отвечают требованиям стандарта ANSI TIA/EIA-644 LVDS. Расположение входов и выходов с противоположных сторон корпуса позволяет упростить трассировку платы и снизить перекрестные помехи. MAX9121/МАХ9122 работают от однополярного источника питания 3.3 В и имеют рабочий температурный диапазон от -40°C до +85°C. Приборы выпускаются в 16 выводных миниатюрных TSSOP, SO и QFN корпусах. Обратите внимание на прибор MAX9123, который представляет собой четырехканальный LVDS передатчик, также имеющий противоположное расположение входов и выходов. Документация:
