JN5139

ZIGBEE трансивер

Технические характеристики:

• Диапазон: 2,4 ГГц
• Стандарт: IEEE 802.15.4
• Аппаратное шифрование: 128 бит AES (Advanced Encryption Standard)
• Аппаратный обработчик MAC-протоколов: формирование пакетов, контроль данных CRC (Cyclic Redundancy Check), проверка адресов, автоматическое подтверждение приема
• Содержит систему управления питанием и кварц для режимов сна
• Питание: 2,2...3,6 В, встроенный стабилизатор напряжения
• Потребление
  • в спящем режиме глубокого сна: менее 0.4 мкА
  • в спящем режиме (при включенном таймере): менее 1.5 мкА
  • в режиме приема: менее 34 мА
  • в режиме передачи: менее 34 мА
• Чувствительность: -97 дБм
• Выходная мощность: +3 дБм

Особенности процессора:

• Процессор: RISC, 32 бита, 32 MIPS, низкое энергопотребление
• Оперативная память: 8, 16, 32 или 96 кБ
• Постоянная память: 192 кБ
• 48 байт OTP eFuse, для хранения MAC ID и ключей AES
• АЦП: 4 входа, 12 разрядов
• Два 11-разрядных ЦАП
• 2 компаратора
• Температурный датчик
• 2 таймера приложений, 3 системных таймера
• 2 интерфейса UART
• Интерфейс SPI
• 2-х проводный последовательный интерфейс
• 21 порт ввода-вывода общего назначения (GPIO)
• Корпус: QFN-56
• Размеры: 8 x 8 мм
• Температурный диапазон: -40...+85 °С
• Pin-to-pin совместим с JN5121

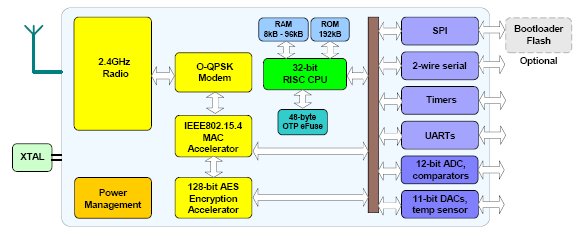

Блок-схема JN5139:

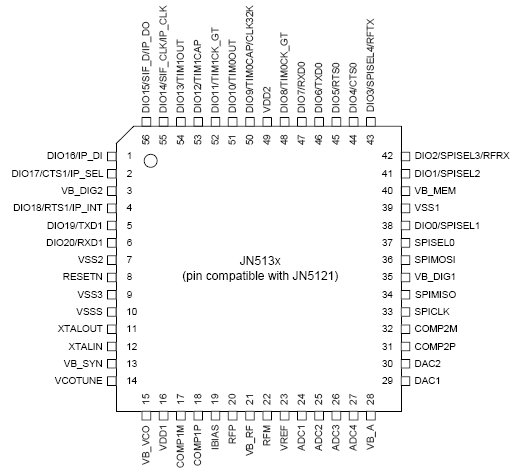

Расположение выводов JN5139:

Общее описание:

JN513x является семейством недорогих, мало потребляющих беспроводных микроконтроллеров работающих по стандартам 802.15.4 и ZigBee. Каждая микросхема содержит 32-битный RISC процессор, приемопередатчик на 2.4 ГГц соответствующий IEEE802.15.4, 192 кБ ROM, от 8 до 96 кБ RAM и богатый набор цифровых и аналоговых входов/выходов.

Экономичная ROM/RAM архитектура позволяет хранить пользовательское программы, вместе со стеками протоколов, таблицами маршрутизации, временными и постоянными данными других типов. В каждый микроконтроллер интегрированы MAC и AES ускорители, режимы пониженного энергопотребления. Все эти особенности позволяют использовать JN513x с наибольшей эффективностью в однокристальных беспроводных приложениях, рассчитанных на батарейное питание.

Документация:

		3129 Kb ENG Описание JN5139
		RUS JN5139-EK0x0 - Отладочный комплект Jennic
		RUS JN5139-MOxxx - ZigBee-совместимые радиомодули

---

---
