JN5121

ZIGBEE трансивер

Технические характеристики:

• Диапазон: 2,4 ГГц
• Стандарт: IEEE 802.15.4
• Аппаратное шифрование: 128 бит AES (Advanced Encryption Standard)
• Аппаратный обработчик MAC-протоколов: формирование пакетов, контроль данных CRC (Cyclic Redundancy Check), проверка адресов, автоматическое подтверждение приема
• Питание: 2,2...3,6 В, встроенный стабилизатор напряжения
• Потребление
  • в спящем режиме: менее 5 мкА
  • в режиме приема: менее 50 мА
  • в режиме передачи: менее 40 мА
• Чувствительность: -93 дБм
• Выходная мощность: +1 дБм
• Процессор: RISC, 32 бита, 16 МГц, 3 MIPS/мА
• Оперативная память: 96 кБ
• Постоянная память: 64 кБ
• АЦП: 4 входа, 12 разрядов
• Два 11-разрядных ЦАП
• 2 компаратора
• Температурный датчик
• 2 таймера приложений, 3 системных таймера
• 2 интерфейса UART
• Интерфейс SPI
• 2-х проводный последовательный интерфейс
• 21 порт ввода-вывода общего назначения (GPIO)
• Корпус: QFN-56
• Размеры: 8 x 8 мм
• Температурный диапазон: -40...+85 °С

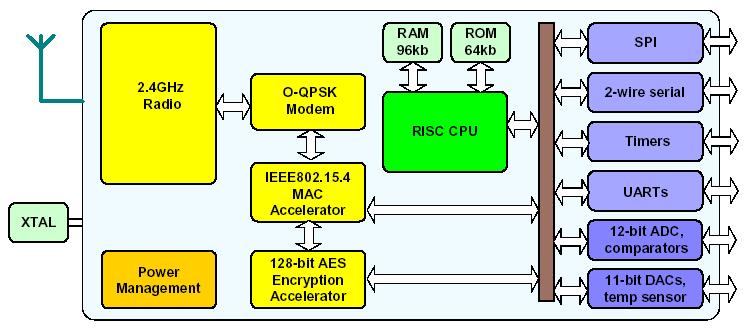

Блок-схема JN5121:

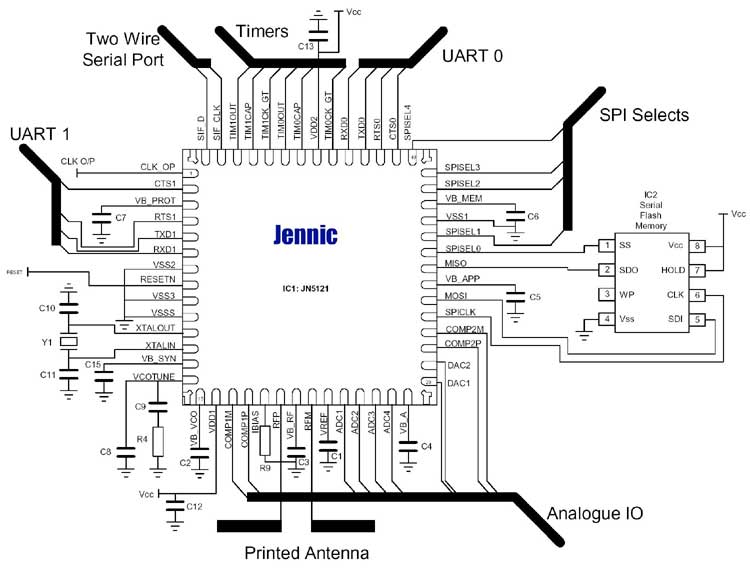

Схема включения JN5121:

Общее описание:

JN5121 - это комбинированное устройство, представляющее собой функционально законченный узел ZigBee-сети. Устройство включает в себя трансивер диапазона 2,4 ГГц, предназначенный для работы в сетях стандарта IEEE802.15.4, 32-разрядный RISC-микропроцессор, постоянную память (ROM) емкостью 64 кБ для программного обеспечения, 96 кБ оперативной памяти (RAM), схемы аппаратной поддержки сетевых протоколов MAC-уровня и набор периферии для связи с внешними устройствами. Данное решение позволяет в значительной степени сократить время и стоимость разработки устройств на базе JN5121. Для нормального функционирования микросхемы требуется всего несколько навесных компонентов общей стоимостью менее одного доллара. В зависимости от состава и конфигурации программного обеспечения, JN5121 может использоваться в качестве оконечного устройства, маршрутизатора или координатора в составе ZigBee-сетей любой архитектуры. В JN5121 реализован ряд технических решений, направленных на повышение экономичности устройства. Процессор, работающий на тактовой частоте 16 МГц, оптимизирован для низкого энергопотребления и обеспечивает соотношение производительность/потребление 3MIPS/мА. Аппаратная поддержка MAC-протоколов и AES-шифрования также снижает потребление и уменьшает нагрузку на процессор.
