AT76C551

Однокристальный Bluetooth контроллер со встроенным RISC процессором ARM7TDMI

Основные характеристики:

• Отвечает техническим требованиям Bluetooth для радиосвязи на малые расстояния в 2.4 ГГц частотном диапазоне ISM
• Обеспечивает групповую скорость передачи данных 1 Мбит/с
• Поддерживает широкополосный интерфейс с прыгающей частотой для осуществления алгоритма передачи данных при помощи прыгающих частот
• Обеспечивает аппаратурную обработку РЧ сигналов в соответствии с требованиями Bluetooth к непосредственной коррекции ошибок (FEC), коррекции ошибок заголовков(HEC) и контролю четности при кодировании/ декодировании
• Встроенный RISC процессор ARM7TDMI
• Встроенный интерфейс обмена данными с SRAM, поддерживающий работу с памятью до 256 кБайт
• Встроенный UART 16550 с 32 байтным буфером FIFO и программируемой скоростью обмена данными
• Программируемый 8/ 16 битный интерфейс обмена данными с памятью
• Поддержка ряда частот задающего генератора (13.000, 14.400, 16.800, 19.440 МГц)
• 176 выводной LQFP корпус
• 3.3 В питание

Применение:

AT76C551 может использоваться для реализации высокоскоростной радиочастотной ближней связи между мобильными устройствами, такими как сотовые телефоны, и внешними цифровыми устройствами. Типовые области применения:

• Беспроводные сетевые платы
• Мобильные телефоны
• Настольные и портативные ЭВМ
• Пэйджеры
• Цифровые камеры
• PDA
• Беспроводные периферийные устройства для ПК (принтеры и т.д.)

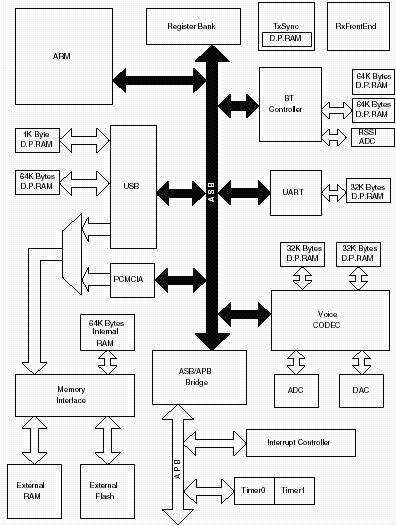

Блок- схема:

Описание:

AT76C551 - однокристальный контроллер, предназначенный для организации высокоскоростной передачи данных по радиоканалу на малые расстояния в разрешенном радиочастотном диапазоне ISM. Вместе с 2.4 ГГц приемопередатчиком прибор позволяет построить высококачественную широкополосную систему передачи цифровых данных между компьютерами и периферийными устройствами. Интегрирование устройства в систему упрощается из-за наличия в приборе трех различных интерфейсов: USB, 16550 UART и PCMCIA (соответствующего техническим требованиям PC Card 95). Дополнительно, прибор содержит кофидек для преобразования сигналов от микрофона и для выходного УНЧ.

AT76C551 содержит радиочастотный процессор. Этот процессор выполняет всю обработку, включая модуляцию и демодуляцию, цифрового потока по стандарту Bluetooth. Прибор управляет приемопередатчиком и заранее определенным речевым кофидеком. AT76C551 содержит микропроцессорное ядро ARM7TDMI, поддерживающее работу с внешней и внутренней памятью по стандартному микропроцессорному интерфейсу.

Мощный RISC процессор ядра ARM7TDMI выполняет все функции, кроме функций оконечных радиочастотных модулей.
