AT76C551-EK

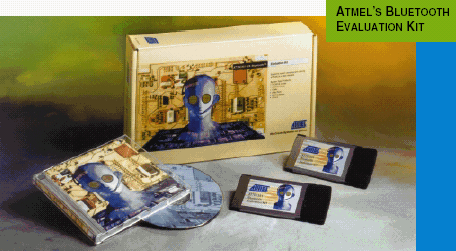

Оценочный комплект BLUETOOTH компании ATMEL PCMCIA BLUETOOTH плата

Краткий обзор:

PCMCIA плата Bluetooth компании Atmel является высококачественным устройством, поддерживающим стандарт Bluetooth версии 1.1, и позволяет организовать связь между портативным или настольным ПК, оборудованным слотом PCMCIA, и другими устройствами Bluetooth.

В основе этого устройства лежит радиочастотный котроллер AT76C551 производства компании Atmel и приемопередатчик SiW1502 производства компании Silicon Wave. AT76C551- однокристальный контроллер, который выполняет все функции, необходимые для организации высокоскоростной ближней радиосвязи в разрешенном частотном диапазоне ISM. Прибор отвечает всем техническим требованиям Bluetooth и вместе с 2.4 ГГц приемопередатчиком позволяет построить дешевую широкополосную сеть передачи цифровых данных для связи компьютеров с периферийными устройствами.

Плата является частью оценочного комплекта Bluetooth компании Atmel, который может использоваться для оценки изделий Bluetooth компании Atmel.

Аппаратно- программный комплекс

Аппаратно- программный комплекс на AT76C551 выполняет функции:

• Контроллера связи (LC)
• Менеджера связи (LM)
• Ведущего контроллера интерфейса (HCI)
• HCI протокола передачи (PCMCIA)
• Программы обновления аппаратно- программного комплекса (PCMCIA)

Драйверы и программное обеспечение:

PCMCIA плата Bluetooth производства компании Atmel поставляется с программным обеспечением (вплоть до HCI), которое позволяет организовать передачу видеосигнала из одной точки в другую, полнодуплексный канал передачи речи, передачу файлов или сетевой чат. Имея несколько таких плат можно организовать многоточечную сеть (один мастер и семь ведомых).

Плата поставляется с драйверами для Windows 98/2000. Для работы под управлением Windows 98/2000 также реализованы транспортные протоколы (PCMCIA) L2CAP, HCI и HCI. Плата совместима с Bluetooth системами производства компании Atmel, но возможна совместимость и с системами других производителей.

Отличительные особенности:

• Плата PCMCIA типа II
• Устройство Bluetooth 3 класса (0 dBm)
• Скорость передачи данных: 721 кбит/с
• Дальность связи в зоне прямой видимости: 35 м
• Встроенная антенна
• Чувствительность приемника -83 dBm при 0 dBm

Технические характеристики:

• Однополярное питание 3 В
• Выходная мощность 0 dBm в разрешенном частотном диапазоне (ISM) от 2.4 до 2.5 ГГц
• Потребление:
       В дежурном режиме: 60 мА
       В рабочем режиме полнодуплексной передачи данных: 100 мА
• Размер: 115 мм x 54 мм x 4.3 мм (4.53" x 2.13" x 0.17") Системные требования
• Настольный или портативный ПК с CD-ROM
• Операционная система: Windows 98/2000
• ISA или совместимый PCI с PCMCIA контроллер при использовании настольного ПК
• Гнездо для подключения карт PCMCIA тапа II или типа III при использовании портативного ПК

Документация:

148 Kb Engl Описание комплекта

---

---
