AT91SAM7SE512, AT91SAM7SE256, AT91SAM7SE32

32-разрядные флэш-микроконтроллеры на основе ядра ARM7TDMI

Документация:

		697 Kb Engl Предварительное описание микроконтроллеров AT91SAM7SE512, AT91SAM7SE256, AT91SAM7SE32
		7230 Kb Engl Полное описание микроконтроллеров AT91SAM7SE512, AT91SAM7SE256, AT91SAM7SE32
		1761 Kb Engl AT91 Third Party Development Tools Catalog
		Rus Справочное руководство по процессору ARM7TDMI
		Rus Система команд ARM
		Rus Система команд ARM7TDMI в режиме THUMB
		Rus Глоссарий по процессору ARM7TDMI

Отличительные особенности:

• Содержат процессор ARM7TDMI ARM Thumb

  - Высокоэффективная 32-разрядная RISC-архитектура

  - Набор высокоплотных 16-разрядных инструкций

  - Лидер по соотношению производительность/потребление

  - Ядро внутрисхемной эмуляции EmbeddedICE, поддержка отладочного коммуникационного канала

• Встроенная высокоскоростная флэш-память

  - 512 кбайт с организацией в два смежных банка, состоящих из 1024 страниц по 256 байт в каждой (AT91SAM7SE512)

  - 256 кбайт с организацией в один банк, состоящего из 1024 страниц по 256 байт в каждой (AT91SAM7SE256)

  - 32 кбайт с организацией в один банк, состоящего из 256 страниц по 128 байт в каждой (AT91SAM7SE32)

  - Однотактный доступ на частоте до 30МГц при наихудших условиях

  - Буфер предварительной выборки для оптимизации выполнения Thumb-инструкций на максимальной частоте

  - Время программирования страницы 6 мс, в т.ч. автоматическое стирание страницы, время полного стирания памяти 15 мс.

  - 10 тыс. циклов стирания, хранение данных в течение 10 лет, бит защиты флэш-памяти

  - Интерфейс быстрого программирования флэш-памяти для высокосерийной продукции

• 32 кбайт (AT91SAM7SE512/256) или 8 кбайт (AT91SAM7SE32) внутреннего высокобыстродействующего статического ОЗУ с однотактным доступом на максимальной частоте
• Один интерфейс внешней шины (EBI)

  - Поддержка подключения SDRAM, статической памяти, непосредственное подключение к флэш-памяти CompactFlash и NAND-флэш-памяти с поддержкой ЕСС.

• Контроллер памяти (MC)

  - Встроенный контроллер флэш-памяти

  - Блок защиты памяти

  - Определение статуса отказа (Abort) и рассогласования (Misalignment)

• Контроллер сброса (RSTC)

  - Сброс при подаче питания и откалиброванный маломощный детектор снижения напряжения

  - Обработка внешнего сигнала сброса и формирование информации о причине сброса

• Тактовый генератор (CKGR)

  - Маломощный RC-генератор частотой 3-20 МГц и одна схема ФАПЧ

• Контроллер управления потреблением (PMC)

  - Возможности оптимизации потребляемой мощности, в т.ч. режим низкочастотной синхронизации (вплоть до 500 Гц) и режим холостого хода (Idle)

  - Три программируемых внешних тактовых сигнала

• Расширенный контроллер прерываний (AIC)

  - Векторизованные источники прерываний с индивидуальным маскированием и восемью уровнями приоритетов

  - Два источника внешних прерываний и один источник быстрого прерывания, защита от генерации ложных прерываний

• Блок отладки (DBGU)

  - Двухпроводной УАПП с поддержкой прерывания по отладочному коммуникационному каналу, программируемое предотвращение доступа для ВСЭ

• Интервальный таймер (PIT)

  - 20-разрядный программируемый счетчик и 12-разрядный счетчик интервалов

• Оконный сторожевой таймер (WDT)

  - 12-разрядный программируемый счетчик, защищенный ключом

  - Выполняет сброс или генерирует прерывание

  - Счетчик может быть остановлен при нахождении процессора в состоянии отладки или в режиме холостого хода

• Таймер реального времени (RTT)

  - 32-разрядный циклический счетчик с сигнализацией

  - Работа от внутреннего RC-генератора

• Три контроллера параллельного ввода-вывода (ПВВ)

  - 88 программируемых линий ввода-вывода, мультиплексированных с двумя перифериными модулями ввода-вывода

  - Поддержка на каждой линии ввода-вывода прерывания по изменению состоянию

  - Индивидуальное программирование параметров выходов: открытый сток, подтягивающий резистор и синхронизированность

  - Триггеры Шмита на всех входах

• 11-канальный контроллер прямого доступа к памяти со стороны периферийных устройств (PDC)
• Один полноскоростной порт устройства USB 2.0 (12 Мбит/сек)

  - Встроенный трансивер, восемь конечных точек, 2688-байтные конфигурируемых буферы FIFO

• Один контроллер последовательного синхронного интерфейса SSC

  - Раздельные сигналы тактирования и синхронизации кадра у приемника и передатчика

  - Поддержка аналогового интерфейса I°S, поддержка мультиплексирования с разделением по времени

  - Возможность высокоскоростной передачи потока 32-разрядных данных

• Два универсальных синхронных/асинхронных приемо-передатчика (УСАПП)

  - Отдельные генераторы скорости связи, поддержка IrDA модуляции/демодуляции

  - Поддержка смарт-карт ISO7816 T0/T1, аппаратное подтверждение связи, поддержка RS485

  - УСАПП1 с полным модемным интерфейсом

• Один ведущий/подчиненный последовательный периферийный интерфейс SPI

  - Программируемая 8-16-разрядная длина данных, четыре выхода выбора внешних микросхем

• Один трехканальный 16-разрядный таймер-счетчик (TC)

  - Три входа внешней синхронизации, две линии ввода-вывода общего назначения в каждом канале

  - Генерация двух ШИМ-сигналов, режимы захвата/сравнения, возможность двунаправленного счета

• Один четырехканальный 16-разрядный ШИМ-контроллер (PWMC)
• Один двухпроводной интерфейс (TWI)

  - Поддержка режимов: ведущий, мультимастер, подчиненный; поддержка всех 2-проводных ЭСППЗУ Atmel

  - Поддержка общего вызова в подчиненном режиме

• Один 8-канальный 10-разрядный аналого-цифровой преобразователь; 4 канала мультиплексированы с цифровым вводом-выводом
• SAM-BA

  - Загрузочная программа по умолчанию

  - Интерфейс графическим пользовательским интерфейсом SAM-BA

• Граничное сканирование всех цифровых выводов в соответствии со стандартом IEEE 1149.1 JTAG
• Четыре сильноточных линии ввода-вывода; нагрузочная способность каждой до 16 мА
• Источники питания

  - Встроенный стабилизатор напряжения 1.8В, отдающий до 100 мА для работы ядра и внешних компонентов

  - Напряжение питания линий ввода-вывода VDDIO=1.8В или 3.3В, отдельное питание флэш-памяти VDDFLASH=3.3В

  - Напряжение питания ядра VDDCORE=1.8В (контролируется детектором снижения напряжения)

• Полностью статическая работа: работа на частоте до 48МГц при наихудших условиях: 1.65В и 85°C
• Доступность в 128-выводном корпусе LQFP или 144-выводном LFBGA

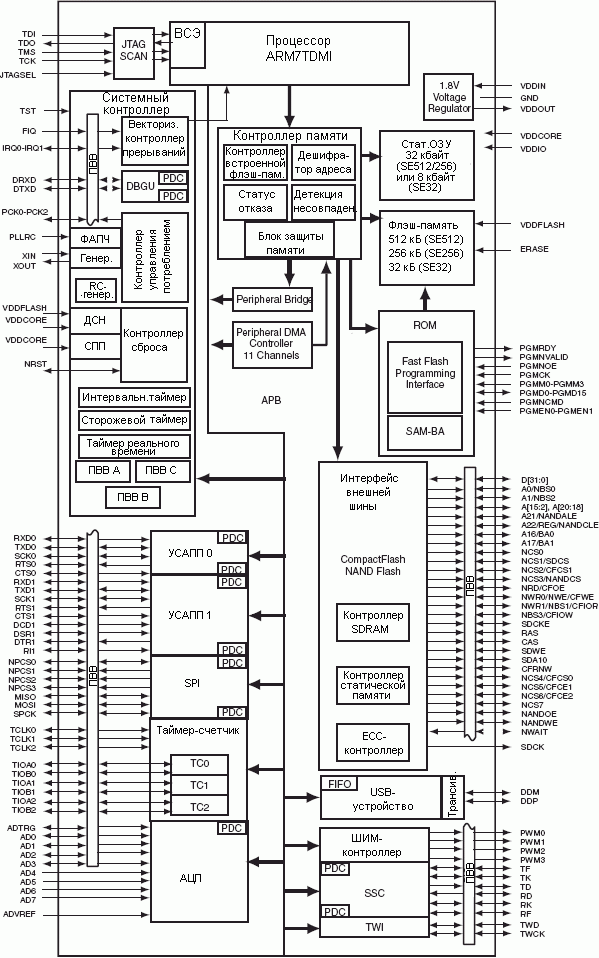

Структурная схема AT91SAM7SE512/256/32:

Общее описание:

Микроконтроллеры серии AT91SAM7SE выполнены на основе 32-разрядного RISC-процессора ARM7 и высокобыстродействующей флэш-памяти:

- AT91SAM7SE512 содержит 512 кбайт флэш-памяти и 32 кбайт СОЗУ.

- AT91SAM7SE256 содержит 256 кбайт флэш-памяти и 32 кбайт СОЗУ.

- AT91SAM7SE32 содержит 32 кбайт флэш-памяти и 8 кбайт СОЗУ.

Они также содержат обширный набор периферийных устройств, в т.ч. устройство USB 2.0, интерфейс внешней шины (EBI) и ряд системных функциональных узлов, минимизирующих число внешних компонентов.

EBI позволяет подключить синхронное динамическое ОЗУ (SDRAM), статическое ОЗУ и поддерживает ряд возможностей, которые упрощают подключение флэш-памяти NAND-типа, SmartMedia и CompactFlash.

Микроконтроллеры идеальны для миграции с 8/16-разрядных микроконтроллеров, если требуется расширить функциональные возможности, память и увеличить уровень системной интеграции.

Встроенная флэш-память может программироваться внутрисистемно через интерфейс JTAG-ICE или перед монтажом через параллельный интерфейс, что важно при выпуске высокосерийной продукции.

Несанкционированный доступ к прошивке (случайная перезапись или пиратство) можно запретить с помощью бит блокировки и защиты.

Системный контроллер содержит контроллер сброса, который управляет микроконтроллером и всей системой в ходе подачи питания. Корректность работы микроконтроллеров может контролироваться с помощью встроенного детектора снижения напряжения и сторожевого таймера, работающего от встроенного RC-генератора.

Объединение в одном кристалле процессора ARM7TDMI со встроенными флэш-памятью и СОЗУ, а также широким числом периферийных модулей, в т.ч. УСАПП, SPI, интерфейс внешней шины, таймер-счетчик, таймер реального времени и аналогово-цифровой преобразователь, делают AT91SAM7SE512/256/32 эффективной платформой для разработки гибких и оптимизированных по стоимости решений для многих приложений встраиваемого управления.
