AT91FR4042

Микроконтроллер из семейства AT91 ARM® Thumb®

Документация:

		633 Kb Engl Описание микросхемы
		1838 Kb Engl AT91X40 Series: AT91M40800, AT91R40807, AT91M40807, AT91R40008
		1761 Kb Engl AT91 Third Party Development Tools Catalog
		Rus Плата для оценки возможностей микроконтроллеров семейства AT91 ARM Thumb AT91EB40A
		Rus Архитектура и система команд

Отличительные особенности:

• Содержит ядро процессора ARM7TDMI™ ARM® Thumb®
      – Высокопроизводительная 32-разрядная RISC-архитектура
      – Широкий набор 16-разрядных инструкций
      – Лучший показатель МОПС/Вт (МОПС- миллион операций в секунду)
      – Встроенный ВСЭ (внутрисхемный эмулятор)
• 256 кБ встроенного статического ОЗУ (2 Мбит)
      – 32-разрядная шина данных, однотактовый цикл доступа
• Флэш-память 256 х 16 кслов (4 Мбит)
      – Однополярное питание для чтения/записи, время доступа 90 нс
      – Архитектура с посекторной очисткой
      – Быстрое программирование слова (тип. до 30 мкс); быстрая очистка сектора (не более 10 сек.)
      – Малая мощность: активный ток 25 мА (ток при чтении, f = 5 МГц, IOUT = 0 мА), Ток покоя 50 мкА (ток покоя КМОП: NCSF = VDDIO - 0.3В…VDDIO)
      – Проверка правильности записи данных, бит индикации состояния доступа и определение готовности/занятости при окончании цикла программирования
      – Вход сброса для инициализации устройства
      – Программа загрузчика прошивается при производстве
• Программируемый интерфейс внешней шины (EBI)
      – До 8 сигналов выбора микросхем (CS), максимальное внешнее адресное пространство до 64 Мбайт
      – Программно управляемая 8/16-разрядная внешняя шина данных
• Векторизованный контроллер прерываний с 8-уровневым приоритетом и индивидуальной маскируемостью.
      – 4 внешних прерывания, в т.ч. запрос высшего приоритета с малой задержкой
• 32 программируемые линии ввода-вывода
• 3-канала 16-разрядных таймеров-счетчиков
      – 3 внешних входа тактирования, 2 универсальных линии ввода-вывода на каждый канал
• 2 УСАПП (универсальный синхронно-асинхронный приемо-передатчик)
      – 2 предустановленных контроллера периферийных данных (PDC) на каждый УСАПП
• Программируемый сторожевой таймер
• Улучшенные функции снижения энергопотребления
      – ЦПУ и периферийные устройства могут активизироваться индивидуально
• Статическая работа:
      – Частотный диапазон 0…70 МГц при питании ядра VDDCORE = 1.65В (85°C)
• Напряжение питания устройств ввода-вывода и флэш-памяти 2.7В…3.6В, питание ядра:1.65 В…1.95В
• Температурный диапазон: -40°C…+85°C
• Поставляется в 121-выв. корпусе BGA (10 x 10 x 1.2 мм) с шагом выводов 0.8 мм

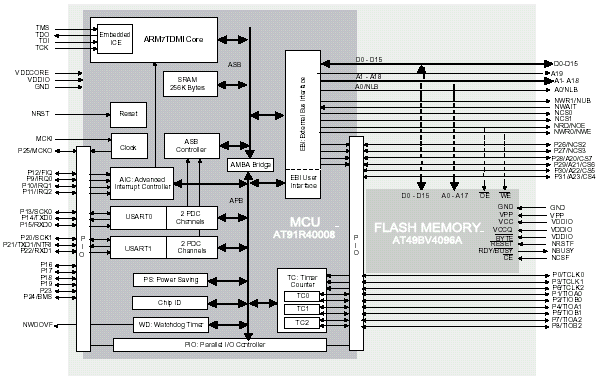

Структурная схема микроконтроллера AT91FR4042:

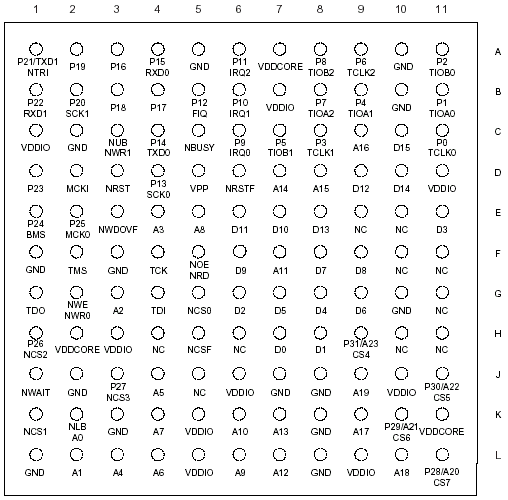

Расположение выводов микроконтроллера AT91FR4042:

Общее описание:

AT91FR4042 – представитель семейства 16/32-разрядных микроконтроллеров AT91, которые основаны на процессорном ядре ARM7TDMI. Процессор построен по высокопроизводительной 32-разрядной RISC-архитектуре с расширенным набором инструкций и очень низким потреблением тока.

ARM-микроконтроллер AT91FR4042 характеризуется наличием 2 Мбит встроенного статического ОЗУ и 4 Мбит флэш-памяти в одном компактном 121-выв. корпусе BGA. Высокая степень интеграции и очень малые габариты делают данное устройство идеальным для применения в приложениях с ограниченными размерами.

Быстродействующее встроенное статическое ОЗУ позволяет достигнуть производительности до 63 млн. инстр. в сек. и существенно уменьшить потребляемый ток по сравнению с внешней установкой статического ОЗУ.

Флэш-память может программироваться через интерфейс JTAG/ICE или через запрограммированный в производственных условиях загрузчик, который использует питание микросхемы, что позволит использовать AT91FR4042 в приложениях с внутрисистемным программированием.

Информация для заказа:

---

---
