AT91EB40A

Плата для оценки возможностей микроконтроллеров семейства AT91 ARM Thumb

Отличительные особенности:

• Микроконтроллер AT91R40008
• Два последовательных порта
• Кнопка сброса
• Индикатор, запоминающий факт повторного сброса
• Четыре определяемых пользователем кнопки
• 8 светодиодов
• Контактные площадки для подключения статических ОЗУ (256 кбайт, 16-разр.) общей емкостью до 1 Мбайт
• 2Мбайт 16-разр. флэш-памяти (из них 1Мбайт можно использовать для программы пользователя)
• Контактная площадка для расширения флэш-памяти
• 64 кбайт ЭППЗУ с 2-проводным интерфейсом (программное управление двухпроводным интерфейсом)
• Разъем 2 x 32 интерфейса внешней шины EBI
• Разъем 2 x 32 ввода-вывода
• 20-выв. разъем JTAG-интерфейса

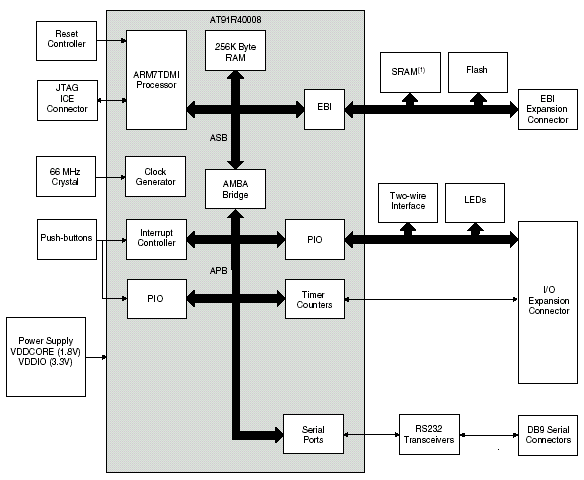

Структурная схема платы AT91EB40A:

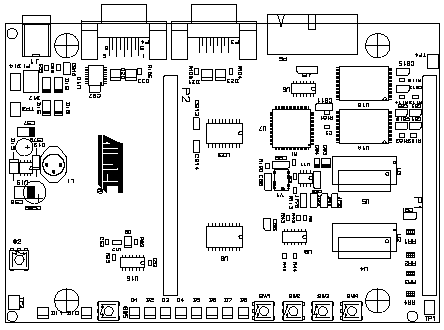

Внешний вид платы AT91EB40A:

Общее описание:

Оценочная плата AT91EB40A – устройство, предназначенное реально-временной проверки и разработки программного кода. Плата поддерживает микроконтроллер AT91R40008 и поставляется вместе с кабелем последовательного порта (разъемы DB9) для соединения с компьютером.

В комплект входят несколько компакт-дисков со следующим содержимым:

1. Краткая и полная документация на микроконтроллеры семейства AT91, электрические и механические характеристики, рекомендации по применению и руководства по всем оценочным платам и микроконтроллерам АТ91. Библиотека для AT91 на языке Си с примерами проектов. Все это способствует быстрому изучению особенностей 32-разрядных микроконтроллеров AT91 ARM Thumb.
2. Версии инструментальных средств проектирования и отладки от сторонних производителей (компилятор, ассемблер, линкер, отладчик).

Оценочная плата способна поддерживать различные виды отладочных систем, использующих интерфейс ICE или встроенный монитор отладки Angel™.

На плате AT91EB40A установлены микросхемы флэш-памяти AT49BV1604 или AT49BV1614 с предустановленным программным обеспечением: программа программирования загрузочного сектора, программа функциональной проверки (FTS), загрузчик статического ОЗУ, загрузчик флэш-памяти, монитор отладки Angel, определяемый пользователем загрузочный сектор с демонстрационным приложением (мигание светодиодов).

Документация:

		509 Kb Engl AT91EB40A Evaluation Board User Guide
		177 Kb Engl AT91EB40A's Schematics for Cadstar
		261 Kb Engl Using an AT91EB40A Evaluation Board to Control an AT91 ARM7TDMI(R) Processor Via the JTAG-ICE Interfaces

---

---
