ADuC831

12 битный 8 канальный АЦП + двойной 12 битный ЦАП + микропроцессорное ядро MCS-51 с 62 kБ FLASH памяти

Отличительные особенности:

• 8 канальный 5 мкс 12 битный АЦП с само калибровкой
• Два 12 битных ЦАП с потенциальными выходами с динамическим диапазоном, равным напряжению питания
• Два выхода ШИМ
• Ядро промышленного стандарта 8052
• 62 кБ FLASH памяти программы
• 4 кБ FLASH памяти данных
• 2 кБ статического ОЗУ (в дополнение к 256 байтам ядра 8052)
• Температурный датчик
• ИОН, последовательные интерфейсы, сторожевой таймер, монитор напряжения питания, схема сброса по включению питания (POR) и т. д.
• Встроенная система загрузки, отладки и эмуляции

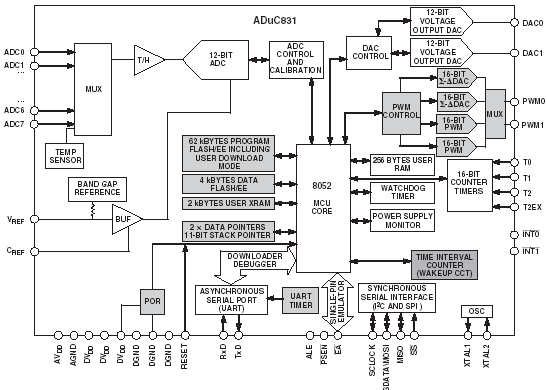

Функциональная схема:

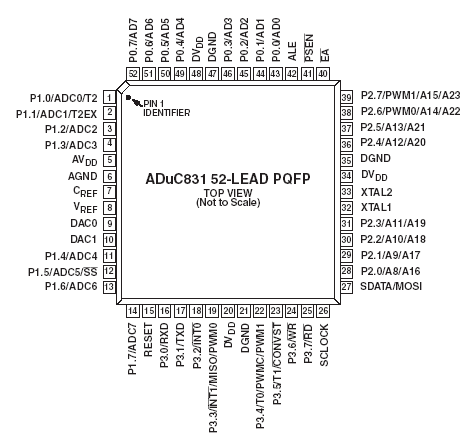

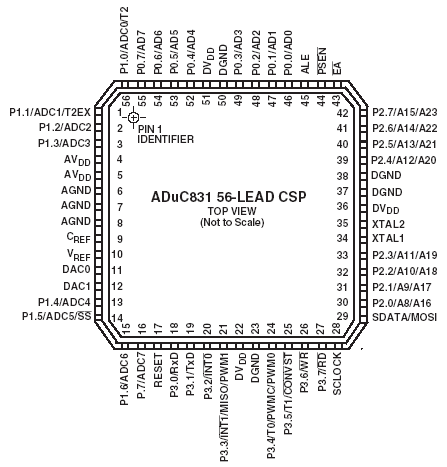

Расположение выводов:

Общее описание:

MicroConverter® ADUC831 - полностью интегрированная 12 битная однокристальная система сбора данных. Как и другие приборы семейства MicroConverter компании ADI, этот прибор имеет высокоточные АЦП, ЦАП и перепрограммируемый микроконтроллер.

ADUC831 - имеет 100 % обратную совместимость с прибором ADUC812. Прибор выпускается в 52 выводном PQFP корпусе или 56 выводном CSP кристалле и имеет напряжение питания 3 В или 5 В.

Документация:

1210 Kb Engl Описание микросхемы

---

---
