ADuC812

MicroConverter®, многоканальный 12 битный АЦП со встроенным Flash µС

Отличительные особенности:

• Аналоговый интерфейс:
      Высокоточный 12 битный АЦП
      Встроенный ИОН с температурной стабильностью 100 ppm/°C
      Скорость преобразования 200 kSPS
      DMA контроллер для передачи данных от АЦП в ОЗУ
      2 12 битных ЦАП с потенциальными выходами
      Встроенный температурный датчик
• Память:
      8 КБ Flash/EEPROM памяти программы
      640 байтная Flash/EEPROM памяти данных
      256 байтное ОЗУ
      Возможность адресации до 16 MБ внешней памяти данных
      Возможность адресации до 64 MБ внешней памяти программы
• 8051 совместимое ядро:
      Номинальная рабочая частота 12 МГц (максимальная - 16 МГц)
      3 16 битных таймера/счетчика
      Порт 3 имеет высокую нагрузочную способность
      9 источников прерывания с 2 уровнями приоритета
• Питание:
      Однополярное питание 3 В или 5 В
      Нормальный режим, режим останова и режим отключения
• Встроенные периферийные модули:
      UART и SPI последовательные порты
      2 - проводный 400 кГц I²C совместимый последовательный порт
      Сторожевой таймер
• Схема слежения за напряжением питания

Применение:

• Интеллектуальные устройства калибровки и обработки сигналов датчиков
• Устройства с автономным питанием
• Системы сбора данных
• ЦАП и системы связи
• Следящие системы оптических сетей и базовых станций

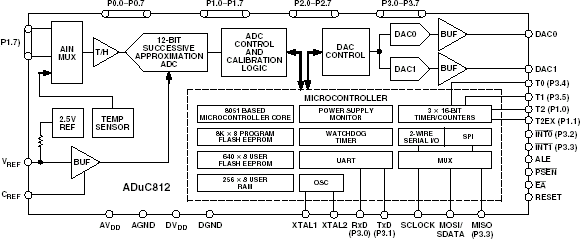

Функциональная схема:

Общее описание:

ADUC812 - полностью интегрированная 12 битная система сбора данных, содержащая в одном кристалле высококачественный многоканальный АЦП с самокалибровкой, двойной ЦАП и программируемый 8 битный µС (совместимый с 8051 системой команд).

Работа программируемого 8051 совместимого ядра обеспечивается за счет встроенных 8КБ Flash/EEPROM памяти программы, 640 байтной Flash/EEPROM памяти данных и 256 байтного ОЗУ.

Кроме того, µС содержит сторожевой таймер, схему слежения за напряжением питания и DMA контроллер для передачи данных от АЦП. Тридцать две программируемых линии ввода-вывода, I²C, SPI и UART - совместимые последовательные порты ввода- вывода позволяют реализовывать интерфейсы с µР и различными приборами.

Нормальный режим, режим останова и режим отключения как ядра µС, так и аналогового интерфейса позволяют снизить потребление прибора и использовать его в устройствах с автономным питанием. Прибор может работать от 3 В и 5 В источника питания, имеет индустриальный рабочий температурный диапазон и выпускается в 52 выводных пластиковых QFP корпусах и в виде 52 выводных бескорпусных приборов.

Документация:

		1284 Kb Engl Описание микросхемы
		273 Kb RUS Описание микросхемы

---

---
