Особенности ключей

ZVS c PT- и NPT-IGBT [43], [49]

Включение с нулевым напряжением и подаваемым di/dt

До того, как IGBT сможет пропускать ток, он должен быть включен драйвером.

Поскольку модуляция проводимости в n--ячейке не происходит до протекания тока, IGBT реагирует на подачу di/dt временным возрастанием падения напряжения в открытом состоянии и, таким образом, возросшими потерями в этот временной интервал (прямое восстановление). Динамическое перенапряжение, продолжительность модуляции проводимостью и, следовательно, потери мощности зависят в основном от основной примеси n^--ячейки, эффективности эмиттера, времени жизни носителей заряда, di/dt, окончательного тока ключа (ток нагрузки) и температуры.

NPT-IGBT, которые характеризуются низкой эффективностью эмиттера и большим временем жизни носителей заряда, будут работать с сравнительно низкими значениями выбросов прямого напряжения (рис.3.83). Однако процесс может длиться более чем 10 мкс.

Наоборот, переходные выбросы прямого напряжения в PT-структурах превышают постоянное прямое напряжение в 30.40 раз (высокая эффективность эмиттера и малое время жизни носителей заряда). Однако этот процесс может длиться только около 100 нс (рис.3.83b). Противоположная тенденция выбросов напряжения и продолжительности процесса будет при определенной корректировке рассеиваемой мощности NPT и PT-IGBTZVS, что может значительно влиять на общую рассеиваемую мощность в устройствах с высокими частотами коммутации (рис.3.84а и b).

Если защита от коротких замыканий в ZVS основана на измерении v_CE, то это должно стробироваться при подаче di/dt во избежание пробоя преобразователя.

Рис. 3.83.

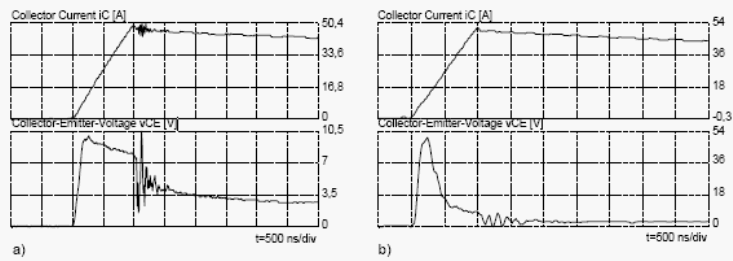

a) подача di/dt в 1200В/500А NPT-IGBT (di/dt = 50 А/мкс, i_L = 50 А)
b) подача di/dt в 1200В/500А PT-IGBT (di/dt = 50 А/мкс, i_L = 50

Рис. 3.84.

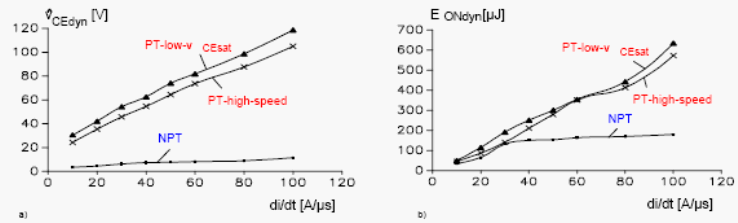

а) зависимость динамической амплитуды прямого напряжения 1200В/500А NPT-IGBT и PT-IGBT от подаваемого di/dt (i_L = 30 А, Т_j = 30°C)
b) зависимость рассеиваемой мощности при подаче di/dt в 1200В/500А NPT-IGBT и PT-IGBT от подаваемого di/dt (i_L = 30 А, Т_j = 30°C)

Активное выключение с малыми потерями

При активном выключении с малыми потерями ток IGBT может коммутироваться прямо к параллельной емкости С_К с уменьшением dv/dt коллектор-эмиттер, что обеспечит уменьшенные потери коммутации. Характеристика хвостового тока, т.е. разряд сохраненного в IGBT заряда после блокировки MOSFET-канала, значительно определяется dv/dt коллектор-эмиттер. Чем больше коммутационная емкость, тем меньше первоначальное значение хвостового тока (по сравнению с емкостным током, который делиться между IGBT и конденсатора снаббера). В то же время, хвостовой ток будет удлиняться, что уменьшит ограничение потерь выключения. Для NPT-структур с большим временем жизни носителей заряда это может быть причиной неудовлетворительного уменьшения коммутационных потерь (рис.3.85а, рис.3.86). С другой стороны, осциллограмма на рис.3.85b показывает, что с PT-структурами хвостовой ток может уже упасть до нуля до того, как напряжение коллектор-эмиттер достигнет уровня выходного коммутационного напряжения. В результате испытания с 1200В/500А A-PT-IGBT модулями при коммутационной емкости С_К = 30 нФ, коммутационные потери при выключении могут быть уменьшены на 50 % по сравнению с жесткой коммутацией (рис.3.86). С NPT-IGBT коммутационные потери могут быть уменьшены только на 20 %.

Рис. 3.85

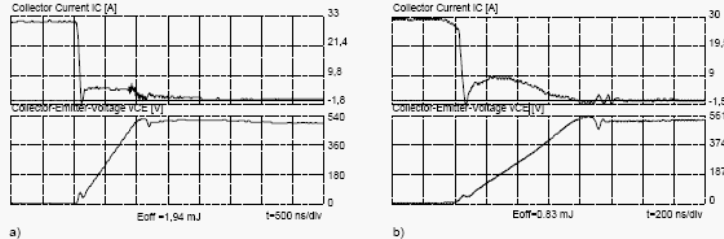

a) выключение с малыми потерями 1200В/500А NPT-IGBT при С_К = 47 нФ
b) выключение с малыми потерями 1200В/500А PT-IGBT при С_К = 30 нФ

Рис. 3.86.а) зависимость рассеиваемой мощности при выключении 1200В/500А IGBT от коммутационной емкости С_К (v_K = 500 B; i_L = 50 А, Т_С = 80°C)
b) зависимость рассеиваемой мощности относительно жесткой коммутации при выключении 1200В/500А IGBT от коммутационной емкости С_К (v_K = 500 B; i_L = 50 А, Т_С = 80°C)

ZVS c MOSFET, [43]

MOSFET является униполярным устройством, которое не должно заряжаться и разряжаться любым сохраненным зарядом. Поэтому для использования в ZVS есть следующие особенности:

• нет динамических перенапряжений при включении с нулевым напряжением и подаваемым di/dt.
• в пределах одного класса устройств, сравнение с IGBT показывает, что потери коммутации в MOSFET с коммутационными емкостями в несколько нФ можно почти полностью исключить при выключении. Это также возможно со сравнительно высокими выходными емкостями MOSFET в цепи коммутации,
• процесс, при котором выключенный транзистор подвергается высоким dvDS/dt, что важно для MOSFET (см.п. 3.5), не существует в ZVS режиме.

Поэтому MOSFET в принципе может управляться отрицательным напряжением затвор-исток.

Быстрые диоды в ZVS

Особенности быстрых диодов в ZVS:

• в ZVS быстрые диоды не будут выключаться с обратным восстановлением di/dt при одновременном принятии на себя обратного запирающего напряжения. Параметрами обратного восстановления быстрых диодов, поэтому можно пренебречь по сравнению с жесткой коммутацией.

Однако в ZVS-устройствах все равно требуется оптимизация динамического включения. Поэтому использование CAL-диодов представляет особое преимущество (см. п.1.3).

ZCS с РТ- и NPT-IGBT [44],[49], [146]

Активное включение с малыми потерями

На рис.3.87 показана осциллограмма включения 1200 В/50 А NPT-IGBT с малыми потерями а также зависимость потерь при включении разных полупроводниковых устройств от коммутационной индуктивности L_K. Становиться ясно, что у IGBT и МСТ, соответственно, можно оптимизировать уменьшение коммутационных потерь. Потери мощности в IGBT и МСТ почти идентичны при коммутационной индуктивности только 3 мкГн и, что касается IGBT, то потери составляют только около 15 % по сравнению с жесткой коммутацией.

Рис. 3.87.

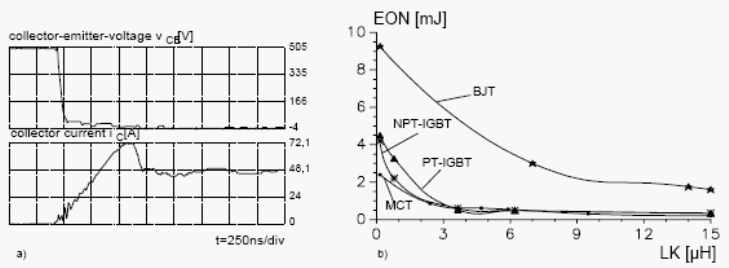

а) включение NPT-IGBT с малыми потерями (L_K = 3.6 мкГн)
b) рассеиваемая мощность при включении в ZCS-режиме в зависимости от коммутационной индуктивности L_K (v_K = 500 В, i_L= 30 А, T_j= 30°C)

BJT = биполярный плоскостной транзистор, MCT = MOS-управляемый тиристор

В отличие от выключения в ZVS режиме, PT- и NPT-IGBT могут быть включены с похожим оптимальным уменьшением потерь. Рассеиваемая мощность при включении IGBT в ZCS-режиме вызваны процессами во время динамического насыщения.

Инверсия напряжения в выключенном ZCS с разрядом остаточного сохраненного заряда в IGBT

На рис.3.38 показаны процессы, протекающие при пассивном выключении IGBT-ZCS (IGBT с последовательным и встречно-параллельным диодом) с последующими изменениями полярности напряжения на ключе. Становится ясно, что с РТ-структурами остаточный заряд расходуется медленнее (короче время жизни носителей заряда), когда IGBT запирается после задержки выключения, что уменьшит рассеивание мощности во время этого процесса.

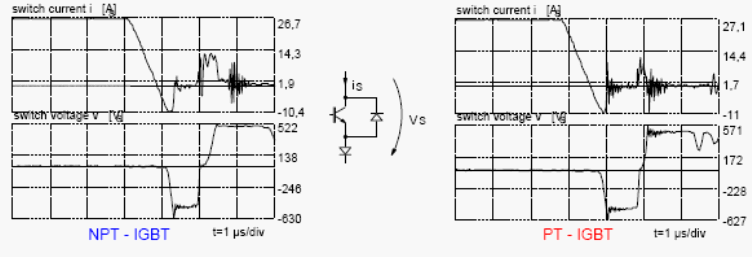

Рис. 3.88. Характеристики выключения 1200В/500А NPT-IGBT и PT-IGBT (t_Н = 1.3 мкс, L_К = 10 мГн)

Рис. 3.89.

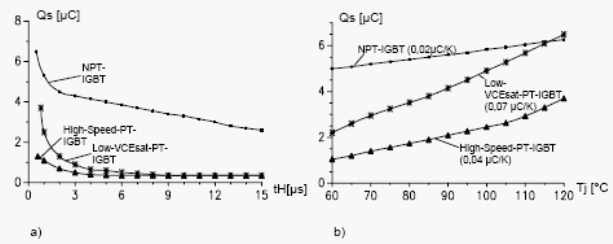

а) остаточный сохраненный заряд в РТ и NPT-IGBT-ZVS в зависимости от времени задержки выключения (v_K = 400 В, i_L= 30 А, L_К = 10 мГн, T_j= 60°C)
b) сохраненный заряд в РТ и NPT-IGBT-ZVS в зависимости от температуры перехода транзистора (v_K = 400 В, i_L= 30 А, L_К = 10 мГн, t_Н = 1.3 мкс)

Зависимость остаточного сохраненного заряда от времени задержки выключения показана на рис.3.89а. Показанные здесь преимущества РТ-структур очевидны.С другой стороны, сохраненные заряды в РТ-структурах больше зависят от температуры, что ограничивает максимальную частоту коммутации из-за возможной температурной нестабильности, особенно при коротком времени задержки выключения (рис.3.89).

В схеме IGBT-ZCS драйвера, описанного в [44], из драйвера в IGBT поступает дополнительный ток коллектора во время выключения, для устранения остаточного заряда.

Этот метод проверен и резко снижает рассеиваемые мощности при поступлении запирающего напряжения, особенно для времени задержки выключения t_H > 2 мкс.

ZCS с MOSFET

При использовании ZCS с MOSFET нужно учитывать следующие особенности:

• поскольку у MOSFET нет динамического насыщения, MOSFET с очень малыми (...1 мкГн...) последовательными уменьшающими мощность индуктивностями могут почти полностью освободиться от потерь включения. Однако высокая выходная емкость (типично для MOSFET) отрицательно сказывается на рассеивании мощности при включении. На высоких частотах (> 50 кГц) результирующую часть потерь мощности можно рассматривать как часть общей рассеиваемой мощности.
• благодаря униполярности MOSFET, в них не будет остаточного сохраненного заряда при смене полярности напряжения на ключе в конце времени задержки выключения. С другой стороны, будет перезаряжаться сравнительно высокая выходная емкость.

Быстрые диоды в ZCS

Нужно учитывать следующие особенности:

• диоды в ZCS будут выключаться с обратным восстановлением di/dt при одновременном принятии на себя обратного запирающего напряжения. Благодаря наличию коммутационных индуктивностей, ток будет коммутироваться в диодах с меньшей скоростью, по сравнению с жесткой коммутацией (меньший обратный выброс тока, меньше потери при выключении).
• при использовании быстрых последовательных диодов в IGBT или MOSFET в ZCS требуются очень хорошие динамические параметры включения диодов см. п.1.3).
