Типы неисправностейКомпоненты, используемые в силовой технике, должны быть защищены от перегрузок в любом рабочем состоянии - т.е. они должны быть защищены от выхода из области безопасной работы (SOA), приведенной в справочных данных. Выход из SOA вызовет повреждение и, следовательно, уменьшит срок службы компонента. В худшем случае, компонент мгновенно выйдет из строя. Поэтому очень важно первоначально определить критические состояния и неисправности, и впоследствии на них соответствующим образом реагировать. Пояснения в этом разделе относятся в основном к IGBT, но также могут применяться и к силовым MOSFET по аналогии. Специальные замечания к MOSFET приводятся отдельно. Неисправности, связанные с токами Такие неисправности происходят из-за токов коллектора-/стока, которые превышают стандартные рабочие значения в определенных устройствах из-за ошибок в управлении или нагрузке. Они могут привести к повреждению силовых полупроводников следующим образом:
Различаются по следующим токовым неисправностям: Перегрузка по току Особенности:
Причины:
Ток при коротком замыкании Особенности:
Причины:

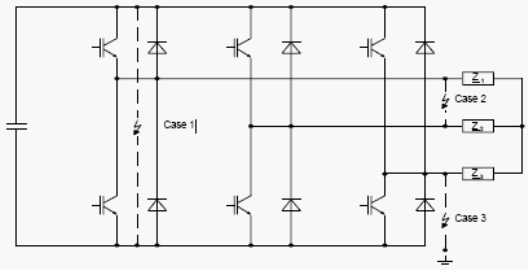

Перегрузка по току через общий провод (case 3 на рис.3.50) Особенности:
Причины:

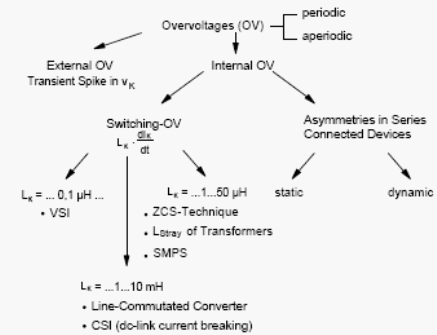

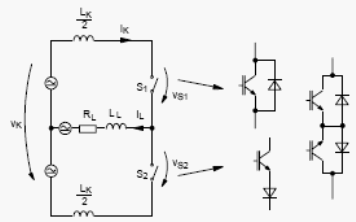

Перенапряжения Мы говорим об опасных перенапряжениях, вызванных превышением напряжений пробоя силовых полупроводников. Это относится к транзисторам, а также к диодам. По отношению к IGBT и MOSFET перенапряжения могут произойти между коллектором и эмиттером (или стоком и истоком) - т.е. между основными выводами - а также между затвором и эмиттером (или затвором и истоком) - т.е. между выводами управления. Причины перенапряжений между основными выводами: На рис.3.51 показаны различные типы перенапряжений между основными выводами силовых полупроводников на примере цепи коммутации
Перенапряжения в цепи коммутации можно по принципу разделить на внешние и внутренние. В этом отношении внешние перенапряжения можно понимать как переходное возрастание подаваемого коммутационного напряжения vK. Это может произойти, например, в сети постоянного напряжения электрического сцепления. Возросшие постоянные напряжения силовой части рассматриваются таким же образом (вызванные напр. активной обратной связью нагрузки или ошибками управления импульсными выпрямителями). Следующие процессы типичны для возникновения перенапряжений при коммутации:
Кроме того, перенапряжения в силовых электронных устройствах могут быть вызваны статической или динамической асимметрией последовательно соединенных ключей (см.п. 3.7). Перенапряжения при нормальной работе преобразователя и при неисправностях могут появляться периодически (...Гц...кГц...) или апериодически. Причины перенапряжений между управляющими выводами:
Перегрев Опасным становиться перегрев, если превышается максимальная температура перехода , данная производителем (напр. 150°С для кремниевых устройств). При работе инвертора перегрев может произойти по причине:
