MiniSKiiP

Другая новая разработка для маломощных систем, которая отличается своей гибкостью и легким монтажом, это SEMIKRON MiniSKiiP c прижимными контактами, основная конструкция которого показана на рис.1.61.

Основными элементами MiniSKiiP являются:

• DCB изоляционная подложка с припаиваемыми, подключенными полупроводниковыми кристаллами (например IGBT, MOSFET, диоды, тиристоры) и другими компонентами, такими как датчики тока и температуры, резисторы и конденсаторы,
• заполненный силиконом корпус с внутренними контактными пружинами и приклеенный к DCB,
• жесткий пластмассовый корпус.

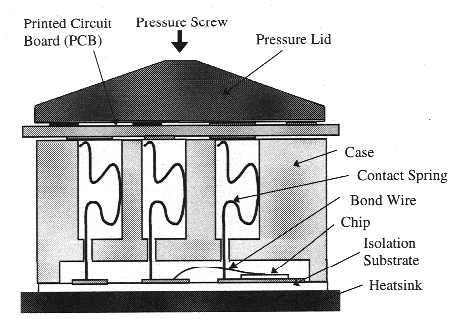

Рис. 1.61. Основная конструкция MiniSKiiP

Один или два винта держат все электрические и термо-контакты (к радиатору), делая разъемным соединение между SkiiP корпусом, печатной платой, MiniSKiiP и радиатором.

Контактные пружины выполняют несколько функций: служат электрическими контактами между силовыми полупроводниками на DCB и другими цепями на печатной плате, а также прижимными пружинами между DCB и теплоотводом со стороны крепежа.

Большое число контактных пружин по всей площади MiniSKiiP обеспечивают равномерное давление между компонентами и теплоотводом, что гарантирует низкое температурное сопротивление. Для токов свыше 10 А контакты подключаются параллельно. Множество пружинных контактов обеспечивает высокую степень гибкости для изготовления различных схем управления и источников питания, а также множество других схем.

Изготавливается несколько типов корпусов, разработанных на разную мощность от MiniSKiiP 1 (линейное напряжение до 230 В, номинальный ток до 12 А) до MiniSKiiP 8 (линейное напряжение до 400 В, номинальный ток до 125 А) (рис.1.62).

В наибольшем MiniSKiiP (MiniSKiiP 8) используются изогнутые прижимные контактные пружины, так как прикладываются большие токи; это может дополняться компенсирующими датчиками тока со стороны переменного напряжения (рис.1.63).

Для избежания слишком высокой концентрации источников тепла, стандартная схема разделена на два корпуса, один содержит неуправляемый или полууправляемый мостовой выпрямитель и brake - ключ, другая - трехфазный преобразователь.

---

---
