Режим обратного восстановленияКогда диод закрывается, сохраненный в нем заряд должен разрядиться, это приводит к росту тока диода в обратном направлении. Кривая этого тока характеризует режим обратного восстановления диода. На рис.1.19 показана простейшая цепь для измерения режима.

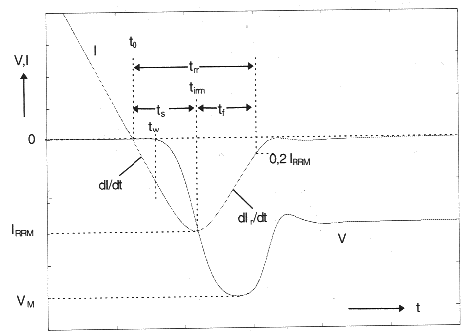

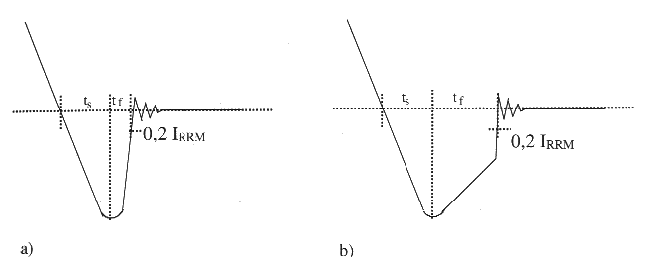

После закрывания ключа S, через диод будет протекать ток и напряжение, как это показано на рис.1.20. Этот график служит примером мягкого восстановления диода. На рис.1.21 показаны примеры характеристик диодного тока с резким изменением параметров. Кривая поясняется рисунком 1.20.
Скорость коммутации dI/dt определяется напряжением и индуктивностью: - (dI/dt) = (Vk/Lk) (1.1) В момент t0 ток проходит через ноль. В момент tw диод начинает закрываться. При этом pn-переход диода освобождается от носителей заряда. При tirm ток падает до уровня тока утечки, характеристика тока зависит только от диода. Время обратного восстановления trr определяется интервалом между t0 и моментом, когда ток достигает значения 20 % от IRRM. Интервалы tf и ts (рис.1.20) определяются количественными значениями для режима восстановления: коэффициент «мягкости» s = tf / ts (1.2) Этого определения недостаточно, потому что характеристика на рис.1.21а может быть резкой. Характеристику на рис.1.21b можно классифицировать как мягкую, tf > ts, но это жесткий срез.
Более точно можно найти коэффициент «мягкости» Измерения нужно проводить при токе менее чем 10 % и при 200 % установленного тока. Это означает, что малые токи очень влияют на режим обратного восстановления. Перенапряжения можно найти по закону: Vind = - Lk · (dIr/dt)max (1.4) Поэтому перенапряжения при некоторых условиях измерения или импульс напряжения VM = VK + Vind могут также рассматриваться как характеристики режима обратного восстановления. Но этого определения также недостаточно, так как не учитываются следующие параметры:

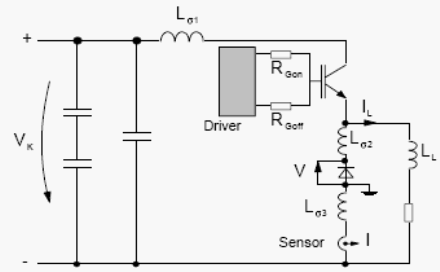

Все эти факторы можно не суммировать при одном простом расчете. Поэтому схема на рис.1.19 и соотношения (1.2) или (1.3) применимы только для пояснения влияния какого-либо параметра на режим переключения. Общая оценка режима обратного восстановления может быть произведена только для определенного режима работы диода в схеме. Такая измерительная цепь приведена на рис.1.22.

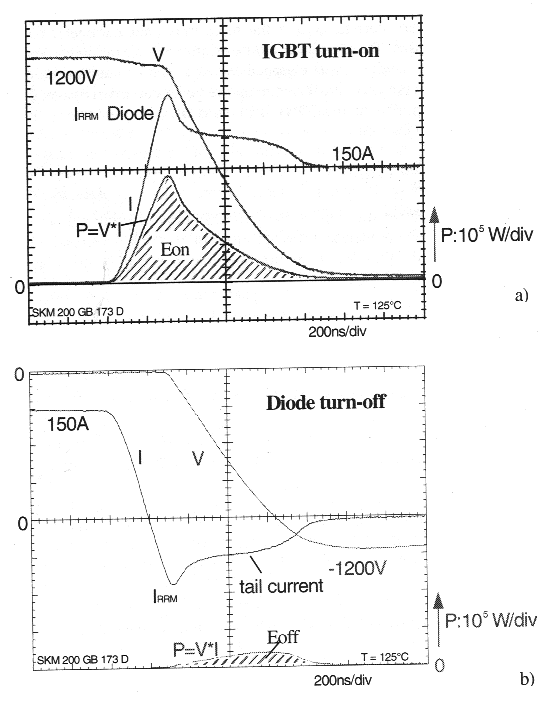

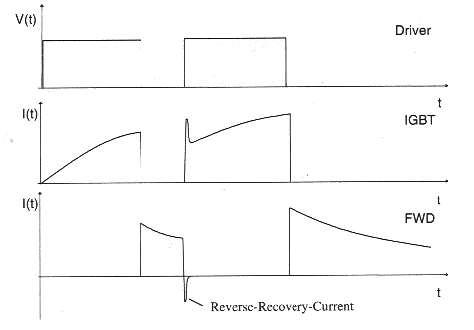

Скорость коммутации dI/dt регулируется резистором затвора RGon. Паразитная индуктивность Lq1 возникает при подключении конденсаторов, IGBT и диода. На рис.1.23 показаны управляющие сигналы IGBT и ток через IGBT и диод. При выключении IGBT ток нагрузки протекает через обратный диод. Как только IGBT включается в следующий раз, диод переключается с характерным режимом восстановления в тот же момент. При включении через IGBT также проходит обратный ток обратного диода. Этот процесс показан для мягко-восстанавливающегося диода на рис.1.24 с сильным растяжением по временной оси. На рис.1.24а показана кривая тока и напряжения IGBT а также потери мощности при включении. На рис.1.24b - кривая тока и напряжения обратного диода и его потери мощности.
Пока через IGBT проходит импульсный обратный ток IRPM, напряжение на IGBT все еще равно напряжению Vk (1200 В на рис.1.24а). При этом потери мощности включенного состояния максимальны для IGBT. Характеристику обратного восстановления диода можно разделить на две части:
По сравнению с потерями в IGBT, при работе потери в диоде меньше (потери при коммутации в диоде на рис.1.24а приводятся в том же масштабе, что потери в IGBT на рис.1.24b). Для максимального уменьшения потерь в IGBT и в диоде необходимо учесть малый импульс обратного тока и большую часть сохранившегося заряда, который был разряжен в хвостовой фазе. Предел этого - максимальная рассеиваемая мощность диода.

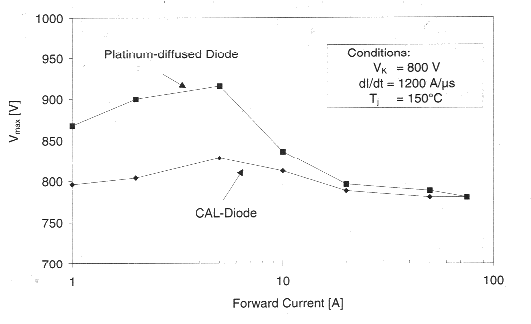

Импульсный обратный ток восстановления IRPM - наиболее важный параметр диода, влияющий на общие потери, поэтому его необходимо минимизировать. При стандартном применении, когда ключом служит полупроводниковый модуль, паразитная индуктивность Lqges находится в пределах 40 нГн, уменьшая возникающее перенапряжение. Так как не существует идеального ключа, напряжение на IGBT будет падать до определенного уровня во время фазы восстановления. Это напряжение имеет вид: - V(t) = - Vk - Lqges· (dIr/dt) + VCE(t) (1.5) где VCE(t) - напряжение, приложенное к IGBT в соответствующий момент. Обычно для диодов с мягким восстановлением при умеренных скоростях роста до 1500 А/мкс и с минимальными паразитными индуктивностями, V(t) меньше чем Vk в любой момент времени, и при этом не будет выбросов напряжения. На рис.1.25 приведен пример режима восстановления по этому способу. При этих условиях перенапряжения в CAL-диодах сравниваются с диодами, время жизни носителей заряда в которых устанавливается платиновой диффузией, CAL-диоды работают с мягкими условиями восстановления за счет уменьшенной эффективности р- эмиттера. Диоды с платиной становятся такими же «мягкими», как и CAL-диоды при номинальном токе (75 А). Но меньшие токи вызовут максимальные перенапряжения, более 100 В при 10 % номинального тока из-за быстрых параметров переключения. Но в CAL-диодах не будет значительных перенапряжений при любых условиях.
Все дальнейшие объяснения в этом руководстве основаны на следующем определении: Диод работает в режиме мягкого восстановления, если при любых параметрах в схеме не возникает перенапряжений, вызванных спадом обратного тока диода. Любые параметры - это номинальный диапазон токов, все частоты коммутации схемы при температуре от -50°С до +150°С. Это определение верно, если dI/dt не слишком высоко (> 6 кА/мкс) или в схеме достаточно большая индуктивность (> 50 нГн), что также может вызвать выбросы напряжения. Не менее важным требованием к обратным диодам на напряжение от 100 В (несмотря на мягкий режим коммутации) является динамическая устойчивость. На рис.1.24b показано, что пока через диод протекает хвост тока, к нему приложено почти все входное постоянное напряжение. Если IGBT переключается очень резко (малое сопротивление затвора RG), будут расти обратный и хвостовой токи, вместе с которыми уменьшается напряжение VCE на IGBT, которое коммутирует диод с большей скоростью dV/dt. Плотность проводящих ток носителей заряда (дыр) поэтому будет выше исходной плотности, вследствие чего произойдет пробой в полупроводнике при напряжении, намного ниже обратного уровня (динамический пробой). Для управления этими процессами существует характеристика динамической устойчивости обратных диодов. Динамическая устойчивость определяется следующим образом: Динамическая устойчивость - способность диода выдерживать высокие скорости коммутации di/dt и высокие напряжения в одно и тоже время. Если диод имеет незначительную динамическую устойчивость, ограничивает di/dt IGBT или работает только с максимальным обратным выбросом тока, допускается увеличение потерь на переключение.
