Технология picoPower для 8-разрядных RISC-микроконтроллеров AVR

Быстродействие и потребляемая мощность всегда были ключевыми элементами развития микроконтроллеров AVR, начиная с выпуска первого микроконтроллера AT90S1200 в 1997 году.

Непрерывный рост числа приложений с питанием от батарей или сигнальных линий требует непрерывного совершенствования решений с точки зрения их энергопотребления.

Технология picoPower стала результатом многолетних исследований и разработок компании Atmel. PicoPower позволяет микроконтроллерам AVR достичь наименьшего в промышленности уровня потребления: 650 нА с работающим счетчиком реального времени и 100 нА в режиме отключения.

Технология picoPower включает ряд способов по экономии расходуемой энергии в активном режиме и режиме сна.

Ключевыми элементами являются:

• Действительная поддержка напряжения питания 1.8В
• Минимизированный ток утечки
• Автоматически-отключаемый детектор снижения напряжения
• Сверхмаломощный кварцевый генератор частотой 32 кГц
• Регистры отключения цифрового ввода
• Регистр снижения мощности
• Управляемое распределение синхронизации
• Кратковременное включение флэш-памяти для выборки данных

См. также дополнительную информацию по технологии picoPower:

• Технология picoPower: способы снижения потребления в режимах сна
• Технология picoPower: способы снижения потребления в активных режимах

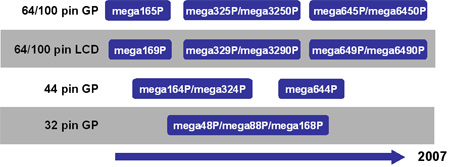

Планы развития технологии PicoPower

Большинство существующих микроконтроллеров постепенно будут переведены на технологию picoPower, после чего можно будет воспользоваться преимуществами их сверхмалого потребления. Микроконтроллеры picoPower кодируются суффиксом "P" за наименованием микроконтроллера, например, ATmega169 в сверхмаломощном исполнении называется ATmega169P. До конца 2007 года планируется выпуск 16 микроконтроллеров picoPower, начиная с ATmega169P и ATmeg165P, доступных с марта 2006 года.

Наименование	Флэш-память, кбайт	ЭСППЗУ, байт	ОЗУ, байт	Кол. линий ввода-вывода	Vcc, В	Частота, МГц	Краткое описание
ATmega164P	16	512	1024	32	1.8-5.5	16	МК общего назначения
ATmega324P	32	1024	2048	32	1.8-5.5	16	МК общего назначения
ATmega644P	64	2048	4096	32	1.8-5.5	16	МК общего назначения
ATmega48P	4	256	512	23	1.8-5.5	20	МК общего назначения
ATmega88P	8	512	512	23	1.8-5.5	20	МК общего назначения
ATmega168P	16	512	1 кбайт	23	1.8-5.5	20	МК общего назначения
ATmega165P*	16	512	1024	54	1.8-5.5	16	МК общего назначения
ATmega325P	32	1024	2048	54	1.8-5.5	16	МК общего назначения
ATmega3250P	32	1024	2048	69	1.8-5.5	16	МК общего назначения
ATmega169P*	16	512	1024	54	1.8-5.5	16	Упр. ЖКИ 4x25
ATmega329P	32	1024	2048	54	1.8-5.5	16	Упр. ЖКИ 4x25
ATmega3290P	32	1024	2048	69	1.8-5.5	16	Упр. ЖКИ 4x40

* Автоматически отключающийся детектор снижения напряжения не входит в состав Atmega165P и Atmega169P

---

---
