ATmega325P/V, ATmega3250P/V

8-разрядный микроконтроллер с внутрисистемно-программируемой флэш-памятью размером 32 кбайт

Документация:

		346 Kb Engl Описание микроконтроллера ATmega325P, ATmega3250P. Краткая информация.
		3120 Kb Engl Описание микроконтроллера ATmega325P, ATmega3250P. Полная информация.
		646Kb Engl Система команд
		Rus Архитектура и система команд
		Програмное обеспечение
		Инструментальные средства для 8-разрядных AVR-микроконтроллеров

Отличительные особенности:

• Высокоэффективный маломощный 8-разрядный микроконтроллер AVR
• Прогрессивная архитектура RISC

  - 130 инструкций, большинство которых выполняются за один цикл синхронизации

  - 32 x 8 рабочих регистров общего назначения

  - Полностью статическая работа

  - Производительность до 20 МИПС (миллионов инструкций в секунду) на тактовой частоте 20 МГц

  - Встроенное 2-тактное умножающее устройство

• Энергонезависимые памяти программ и данных

  - 32 кбайт внутрисистемно-самопрограммируемой флэш-памяти с износостойкостью 10 тысяч циклов записи/стирания

  - Опциональный загрузочный сектор с раздельными битами защиты

  • Внутрисистемное программирование под управлением программы в загрузочном секторе
  • Действительное выполнение операции чтения во время записи

  - 1 кбайт ЭСППЗУ с износостойкостью 100 тысяч циклов чтения/записи

  - 2 кбайт встроенного статического ОЗУ

  - Программируемая защита программного кода

• Интерфейс JTAG (совместимость со стандартом IEEE 1149.1)

  - Граничное сканирование в соответствии со стандартом JTAG

  - Расширенная поддержка отладочных функций

  - Программирование флэш-памяти, ЭСППЗУ, конфигурационных бит и бит защиты через интерфейс JTAG

• Встроенные периферийные устройства

  - Два 8-разрядных таймер/счетчика с отдельным предделителем и режимом сравнения

  - Один 16-разрядный таймер/счетчик с отдельным предделителем, режимами сравнения и захвата

  - Счетчик реального времени с отдельным генератором

  - Четыре канала ШИМ

  - 8-канальный 10-разрядный АЦП

  - Программируемый последовательный УСАПП

  - Ведущий/подчиненный последовательный интерфейс SPI

  - Универсальный последовательный интерфейс с детектором условия старт

  - Программируемый сторожевой таймер с отдельным встроенным генератором

  - Встроенный аналоговый компаратор

  - Прерывание и возобновление работы по изменению состояния выводов

• Специальные функции микроконтроллера

  - Сброс при подаче питания и программируемый детектор снижения напряжения

  - Встроенный калиброванный генератор

  - Внешние и внутренние источники прерываний

  - Пять режимов сна: холостой ход (Idle), снижение шума АЦП (ADC Noise Reduction), экономичный (Power-save), снижения мощности (Power-down) и дежурный (Standby)

• Ввод/вывод и корпуса

  - 54/69 программируемых линий ввода-вывода

  - 64-выводные корпуса TQFP и QFN/MLF, 100-выводной корпус TQFP

• Градации по быстродействию:

  - ATmega325PV/ATmega3250PV: 0-4 МГц при питании 1.8-5.5В, 0-10МГц при питании 2.7-5.5В

  - ATmega325P/3250P: 0 - 10 МГц при питании 2.7-5.5В, 0-10МГц при питании 4.5-5.5В

• Температурный диапазон:

  - Промышленный -40°C...+85°C

• Сверхмалая потребляемая мощность

  - Активный режим: 420 мкА (1 МГц, 1.8В)

  - Режим снижения мощности: 40 нА (1.8В)

  - Экономичный режим: 750 нА (1.8В)

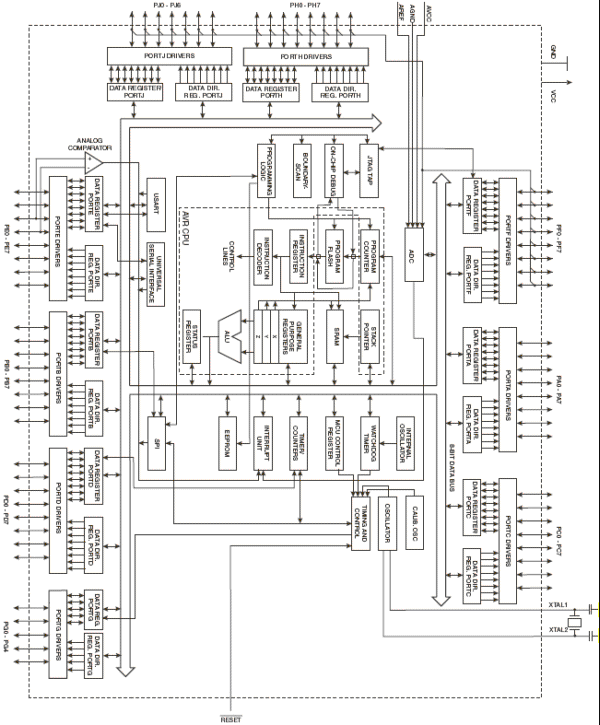

Структурная схема:

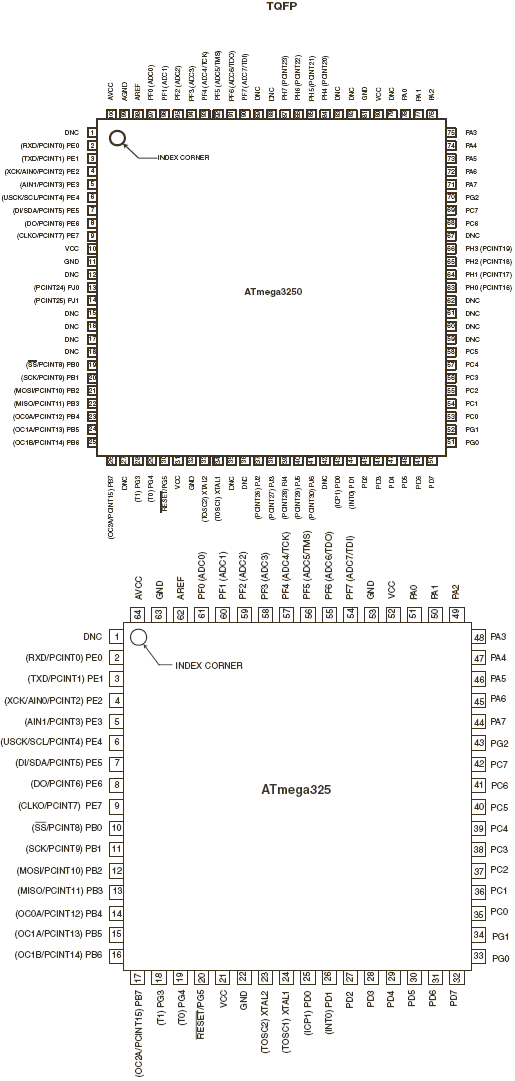

Расположение выводов:

Общее описание:

ATmega325P, ATmega3250P - маломощные 8-разрядные КМОП микроконтроллеры, выполненные на основе высокоэффективной RISC- архитектуры AVR. За счет выполнения большинства инструкций за один машинный цикл ATmega325P, ATmega3250P достигают производительности 1 МИПС/МГц, что позволит разработчикам оптимизировать соотношение потребляемой мощности и производительности обработки.

Ядро AVR сочетает обширный набор инструкций с 32 рабочими регистрами общего назначения. Все 32 регистра напрямую подключены к арифметико-логическому устройству (АЛУ), что позволяет осуществлять одной инструкцией доступ к двум регистрам и выполнять такую инструкцию за один цикл синхронизации. Такая архитектура в конечном счете характеризуется улучшенной эффективностью программного кода, достигая десятикратного увеличения производительности относительно традиционных CISC-микроконтроллеров.

ATmega325P, ATmega3250P содержат 32 кбайт внутрисистемно-программируемой флэш-памяти с поддержкой возможности чтения во время записи, 1 кбайт ЭСППЗУ, 2 кбайт статического ОЗУ, 54/69 линий ввода-вывода общего назначения, 32 рабочих регистра общего назначения, интерфейс JTAG для граничного сканирования, отладки программного кода и программирования, три универсальных таймера-счетчика с режимами сравнения, внутренние и внешние источники прерываний, последовательный программируемый УСАПП, универсальный последовательный интерфейс с детектором условия старт, 8-канальный 10-разрядный АЦП, программируемый сторожевой таймер с внутренним генератором и последовательный порт SPI. Микроконтроллеры могут быть переведены в один из пяти экономичных режимов работы. В режиме холостого хода (Idle) прекращает работу ЦПУ, но продолжает функционировать статическое ОЗУ, таймеры/счетчики, SPI-порт и система прерываний. В режиме снижения мощности (Power-down) сберегается содержимое регистров, при этом, прекращает работу генератор, отключаются все встроенные функциональные элементы до следующего прерывания или аппаратного сброса. В экономичном режиме (Power-save) сохраняется работа асинхронного таймера, что позволяет пользователю продолжить счет времени, когда остальная часть микроконтроллера бездействует. В режиме снижения шума АЦП останавливаются ЦПУ и все модули ввода-вывода, кроме асинхронного таймера и АЦП. Это позволяет минимизировать цифровой шум во время преобразования. В дежурном режиме остаются в работе кварцевый генератор, а остальная часть микроконтроллера бездействует. Использование данного режима необходимо, когда, помимо экономичной работы микроконтроллера, требуется быстрота восстановления его нормальной работы.

Микроконтроллер выпускается по технологии высокоплотной энергонезависимой памяти компании Atmel. Встроенная флэш-память поддерживает несколько способов пограммирования: внутрисистемно через последовательный интерфейс SPI, обычным программатором энергонезависимой памяти или под управлением программного кода из загрузочного сектора, исполняемого ядром AVR. Загрузочная программа может использовать любой интерфейс для загрузки программного кода и выполняет его программирование в прикладном секторе флэш-памяти. Программа в загрузочном секторе продолжает выполняться даже во время обновления данных в прикладном секторе, что означает поддержку возможности чтения во время записи. Сочетание в одном кристалле 8-разрядного RISC ЦПУ с внутрисистемно-программируемой флэш-памятью делает ATmega325P/3250P эффективным инструментом для высокогибкого и оптимизированного по стоимости решения задач встраиваемого управления.

Микроконтроллеры ATmega325P, ATmega3250P поддерживаются полным набором средств для проектирования, в т.ч. Си-компиляторы, макроассемблеры, отладчики/симуляторы, внутрисхемные эмуляторы и оценочные наборы.
