14. 16-битный таймер-счетчик

14.1. Отличительные особенности

  • 16-битный таймер-счетчик
  • Двойная буферизация регистра задания периода таймера
  • До 4 комбинируемых каналов захвата-сравнения (A, B, C и D)
  • Двойная буферизация всех каналов захвата-сравнения
  • Генерация прямоугольных импульсов:
    • Широтно-импульсная модуляция с однонаправленным счетом
    • Широтно-импульсная модуляция с двунаправленным счетом
    • Генерация частотных импульсов
  • Возможности входного захвата:
    • Шумоподавление на входе захвата
    • Захват частоты
    • Захват длительности импульсов
  • 32-битный захват
  • Генерация прерываний/событий по переполнению и ошибкам таймера
  • Каждый канал захвата-сравнения может генерировать одно прерывание/событие по совпадению или захвату
  • Поддержка DMA
  • Блок расширения разрешающей способности Hi-Res
    • Увеличивает разрешающую способность генерации импульсов на 2 бита (в 4 раза)
  • Блок расширения возможностей генерации импульсов AWeX
    • 4 блока генерации паузы неперекрытия (DT) с отдельными настройками для верхнего и нижнего уровней
    • Управляемая по событиям защита от повреждения
    • Одноканальная работа с несколькими выходами
    • Образцовый генератор

14.2. Обзор

МК XMEGA содержат несколько высококачественных и очень гибких 16-битных таймеров-счетчиков (TC). К их основным предназначениям относятся: строгая привязка ко времени выполнения программы, генерация частоты и прямоугольных импульсов, управление событиями и измерение временных характеристик цифровых сигналов. Для реализации более сложных и специализированных генераторов импульсов предусмотрена возможность совместной работы таймеров-счетчиков с блоками расширения разрешающей способности (Hi-Res) и расширения возможностей генерации импульсов (AWeX).

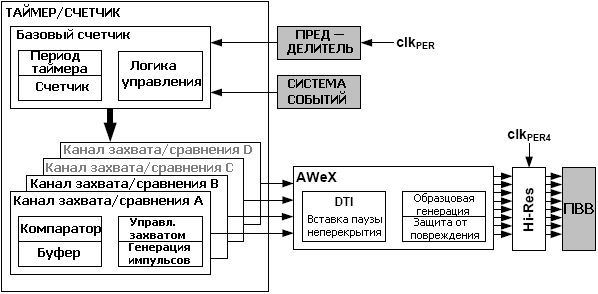

Функциональная схема 16-битного таймер-счетчика с отображением его расширений и других связанных с ним УВВ (выделены заливкой серым цветом) показана на рисунке 14.1.

16-битный таймер-счетчик и связанные с ним УВВ
Рисунок 14.1. 16-битный таймер-счетчик и связанные с ним УВВ

Таймер-счетчик состоит из базового счетчика и нескольких каналов сравнения или захвата (CC-каналов). Базовый счетчик может использоваться для счета импульсов синхронизации или событий. Предусмотрена возможность задания направления и периода счета. CC-каналы могут использоваться совместно с базовым счетчиком для реализации функций управления по условию совпадения счетчика с заданным значением, для генерации импульсов (частота или ШИМ) или для измерения параметров импульсного сигнала.

Функции захвата и сравнения нельзя выполнять одновременно, т.е. таймер-счетчик не может одновременно выполнять и генерацию, и захват импульсов. Когда CC-канал используется для выполнения операций сравнения, его называют каналом сравнения. Если же CC-канал используется для захвата, то его называют каналом захвата.

Таймер-счетчик может быть в двух исполнениях: таймер-счетчик 0, который содержит четыре CC-канала, и таймер-счетчик 1 с двумя CC-каналами. Таким образом, упоминаемые далее регистры и биты регистров CC-каналов 3 и 4 имеются только у таймера-счетчика 0.

Все таймеры-счетчики подключены к общему предделителю синхронизации УВВ, а также к системе событий и к соответствующим им портам ввода-вывода общего назначения.

Некоторые из таймеров-счетчиков имеют расширения. Блок расширения могут использоваться только этими таймерами. Блок расширения возможностей генерации импульсов (блок AWeX) может использоваться для генерации паузы неперекрытия, образцовой генерации и защиты от повреждения. Блок AWeX доступен только у таймера-счетчика 0.

Выходы генерации импульсов таймера-счетчика перед тем как попасть в ПВВ, при необходимости, могут быть пропущены через блок расширения разрешающей способности (Hi-Res). Данный блок, синхронизирующийся частотой, которая в четыре раза выше частоты синхронизации УВВ, позволяет в четыре раза увеличить разрешающую способность таймера. Блок Hi-Res имеется у всех таймеров-счетчиков.

14.2.1. Определения

Ниже приведены определения, которые интенсивно используются в описании таймера-счетчика:

Таблица 14.1. Определения таймера/счетчика

Наименование Описание
BOTTOM Счетчик достиг нижней границы счета, когда он становится равным нулю.
MAX Счетчик достиг максимального значения, когда все его биты равны единице
TOP Счетчик достиг верхней границы счета, когда он становится равным наибольшему значению счетной последовательности. Значение TOP может быть равно периоду (PER) или значению регистра сравнения канала А (CCA). Это зависит от настройки режима генерации импульсов.
UPDATE Таймер-счетчик сигнализирует об обновлении, когда он достигает значения BOTTOM или TOP, в зависимости от выбранного режима генерации импульсов.

В тех случаях, когда таймер-счетчик синхронизируется внутренними источниками его называют таймером, а когда внешними (событиями) - счетчиком.
