13.2. Обзор

МК XMEGA содержат универсальные порты ввода-вывода общего назначения (ПВВ). Порт состоит из 8 линий с номерами 0…7. Каждая из этих линий может работать как вход или как выход, и поддерживает широкие возможности по настройке выходного драйвера и параметров подтяжки логических уровней. Порты также поддерживают такие дополнительные функции, как генерация прерываний, синхронный/асинхронный контроль входов и асинхронное возобновление активной работы МК.

Все функции индивидуально настраиваются для каждой линии порта, однако некоторые из них имеют только одно предназначение. Все порты, при использовании их в качестве ПВВ общего назначения, полностью поддерживают операции типа "чтение-модификация-запись". Это означает, что изменение направления одной линии порта никак не повлияет на направление любой другой линии этого порта. Это же касается изменения конфигурации выходного драйвера, включения/отключения подтягивающих резисторов к плюсу или минусу питания на входах.

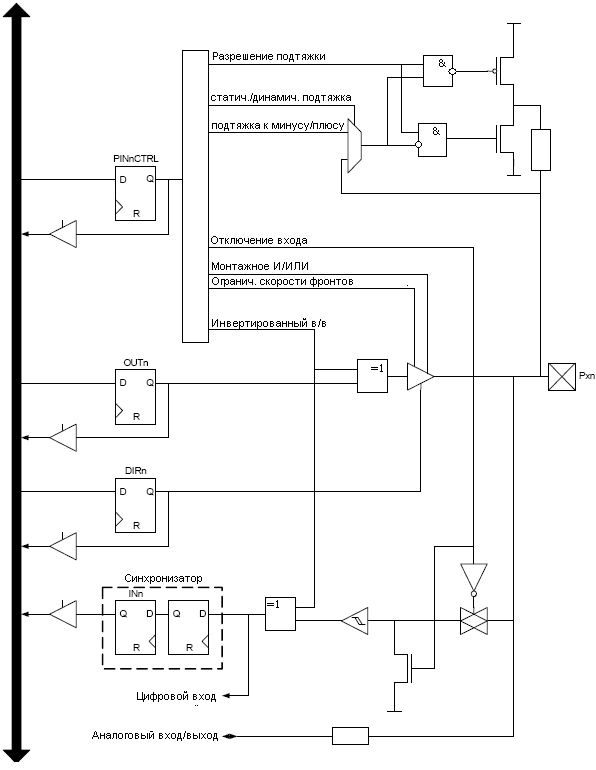

Функциональная схема одной линии ввода-вывода показана на рисунке 13.1. На этом же рисунке можно найти названия регистров управления линиями в/в.

Рисунок 13.1. Функциональная схема линии ввода-вывода общего назначения

---

---
