11.3. Нормальный режим работы

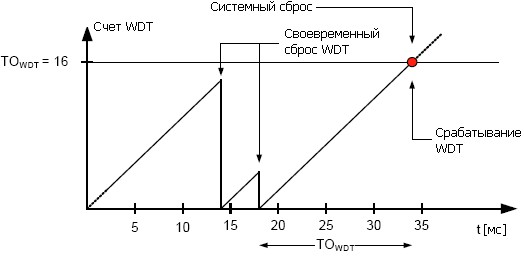

В нормальном режиме работы задается только одна уставка по времени - период срабатывания WDT. Если из кода программы не выполняется инструкция сброса WDT в течение заданного периода срабатывания, будет инициирован системный сброс. Предусмотрена возможность выбора одного из 11 периодов срабатывания WDT (TOWDT) в диапазоне от 8 мс до 8 с. Сброс WDT может быть выполнен в любой момент пока не сработает таймер. После сброса WDT, начинается новый счетный период. Значение 'периода переполнения по умолчанию' задается fuse-битами. Работа WDT проиллюстрирована на рисунке 11.1.

Нормальный режим работы
Рисунок 11.1. Нормальный режим работы
