35. Сведения о выявленных ошибках в работе микроконтроллеров

35.1. Микроконтроллер ATxmega256A3

35.1.1. Версия A



1. Сбои в работе аналоговых компараторов при выборе в качестве входного сигнала для каждого из них напряжения Bandgap-элемента

Если в качестве входа одного аналогового компаратора выбирается напряжение bandgap-элемента, а затем это же напряжение выбирается/отменяется как вход еще одного аналогового компаратора, то работа первого компаратора будет нарушена на время до 1 мкс и, потенциально, можно сопровождаться появлением на выходе неверного результата.

Способ устранения проблемы

При необходимости работы Bandgap-элемента с двумя компараторами одновременно, нужно сначала сконфигурировать входы компараторов и только затем разрешить их работу.



2. Нелинейная и неточная работа ЦАП при работе с внешним опорным напряжением 2.4В…VCC-0.6В

Работа ЦАП с опорным напряжением от 2.4В до VCC-0.6В приведет к ухудшению точности в верхних 25% выходного диапазона до:

  • ±30 м.з.р. в непрерывном режиме;
  • ±200 м.з.р. в режиме выборки-хранения.

Способ устранения проблемы

Не использовать опорные напряжения от 2.4В до VCC-0.6В.



3. Выходной диапазон усилительного каскада АЦП ограничен напряжением 2.4В

Напряжение на выходе усилительного каскада АЦП никогда не превышает 2.4В, поэтому, для его корректной работы входной диапазон на дифференциальном входе должен быть менее 2.4В/коэф. усиления. Ниже приведены диапазоны на дифференциальном входе для различных доступных коэффициентов усиления:

  • Коэффициент усиления 1x: 2.4В
  • Коэффициент усиления 2x: 1.2В
  • Коэффициент усиления 4x: 0.6В
  • Коэффициент усиления 8x: 300 мВ
  • Коэффициент усиления 16x: 150 мВ
  • Коэффициент усиления 32x: 75 мВ
  • Коэффициент усиления 64x: 38 мВ

Способ устранения проблемы

Необходимо учитывать, что для корректной работы АЦП нужно, либо поддерживать напряжение на выходе усилительного каскада менее 2.4В, либо использовать опорное напряжение АЦП ниже 2.4В.



4. Работа супервизора питания в режиме периодических выборок, когда микроконтроллер работает в активном режиме, вносит шум на выход встроенного bandgap-элемента, использующегося в качестве ИОН

Если микроконтроллер работает в активном режиме или режиме IDLE, то работающий в режиме периодических выборок супервизор питания (BOD) будет вносить шум во встроенный bandgap-элемент, выступающего в роли ИОН для АЦП, ЦАП и аналогового компаратора.

Способ устранения проблемы

Если bandgap-элемент используется в качестве ИОН АЦП, ЦАП и/или аналогового компаратора, супервизор питания нельзя использовать в режиме периодических выборок.



5. Режим снижения потребляемой Flash-памятью мощности не вводится после перехода в экономичный режим работы МК

Если режим снижения потребляемой Flash-памятью мощности разрешается при вводе режима глубокого отключения, то возобновление МК будет происходить только при каждом четвертом запросе.

Если же режим снижения потребляемой Flash-памятью мощности разрешается при вводе режима IDLE, то задержка возобновления МК будет варьироваться в пределах 16 циклов синхронизации ЦПУ.

Способ устранения проблемы

Отключите режим снижения потребляемой Flash-памятью мощности перед переходом в экономичный режим работы.



6. Выход аналогового компаратора В остается активным после разрешения работы интерфейса JTAG

Разрешение работы интерфейса JTAG не отменяет присутствие выхода аналогового компаратора B (ACB) AC0OUT на 7 линии порта, если тот был активизирован прежде.

Способ устранения проблемы

При необходимости использования интерфейса JTAG нужно отключить выход AC0OUT компаратора ACB. При активном интерфейсе JTAG используйте только выход аналогового компаратора ACA, или же выполняйте отладку через интерфейс PDI.



7. Невозможность измерения напряжения Bandgap-элемента с помощью АЦП, когда напряжение VCC меньше 2.7В

АЦП не может измерить напряжение bandgap-элемента, если напряжение VCC меньше 2.7В.

Способ устранения проблемы

При необходимости измерений внутренних напряжений, когда VCC составляет менее 2.7В, измеряйте внутреннее опорное напряжение 1.00В, вместо напряжения bandgap-элемента.



8. Обновление выхода ЦАП в режиме выборки-хранения может быть заблокировано

Если ЦАП работает в режиме выборки-хранения и преобразование одного канала выполняется с максимальным быстродействием (т.е. ЦАП непрерывно занят преобразованием одного канала), это приведет к блокировке обновления сигнала на выходе другого канала.

Способ устранения проблемы

При использовании АЦП в режиме выборки-хранения необходимо гарантировать, что ни один из каналов не преобразовывается с максимальным быстродействием или что частота преобразования обоих каналов достаточна высока, чтобы не требовать обновления.



9. Супервизор питания (BOD) включается в работу после активизации любого из источников сброса

При активизации любого из источников сброса, включится в работу супервизор питания (BOD), который может удержать МК в состоянии сброса, если напряжение VCC окажется ниже запрограммированного порогового уровня. В случае срабатывания сброса при подаче питания (PDR), МК будет удерживаться в состоянии сброса пока напряжение VCC не станет выше запрограммированного порогового напряжения схемы BOD, причем, даже если она отключена.

Способ устранения проблемы

Не устанавливайте пороговый уровень супервизора питания BOD выше VCC, даже если он не используется.



10. Для выполнения автоматической калибровки одного из внутренних генераторов, необходимо включить в работу оба генератора и обе схемы ФАПЧ

Чтобы выполнялась автоматическая калибровка внутреннего генератора частоты 2МГц или 32МГц, необходимо включить в работу оба этих генератора и обе схемы ФАПЧ.

Способ устранения проблемы

При необходимости автоматической калибровки одного из внутренних генераторов, включите в работу обе схемы ФАПЧ и оба генератора.



11. Ограничения рабочей частоты и напряжения

Корректная работа микроконтроллера гарантируется только в определенных пределах рабочей частоты и напряжения. Область безопасной работы микроконтроллера показана на рисунке 35.1.

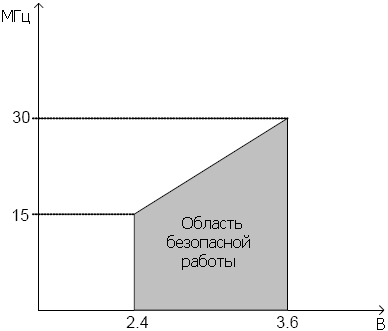

Область безопасной работы микроконтроллера
Рисунок 35.1. Область безопасной работы микроконтроллера

Способ устранения проблемы

Обеспечьте работу микроконтроллера только в пределах представленных областью безопасной работы границ.
