Порт C

Порт C представляет собой 8-разрядный выходной порт. Кроме основной функции выводы порта C выполняют дополнительную функцию обеспечения взаимодействия с внешней дополнительной SRAM. При использовании внешней SRAM через выводы порта C выводится старший байт адреса внешней SRAM.

Регистр данных порта C - PORTC

Биты
7 6 5 4 3 2 1 0
$15 ($35)
PORTС7 PORTС6 PORTС5 PORTС4 PORTС3 PORTС2 PORTС1 PORTС0
PORTС
Чтение/Запись
R/W R/W R/W R/W R/W R/W R/W R/W
Начальное состояние
0 0 0 0 0 0 0 0

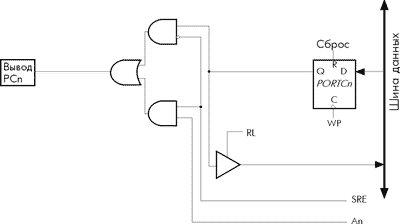

Схема организации выводов порта C (выводы PC0 - PC7)

Рис. 56. Схема организации выводов порта C (выводы PC0 - PC7)

WP: Запись PORTC
RL: Чтение фиксатора PORTC
A: Адрес SRAM
SRE: Разрешение внешней SRAM
n: 0 - 7
