Схемотехника порта B
Каждый из выводов порта синхронизирован, однако на рисунке защелка синхронизации не показана.

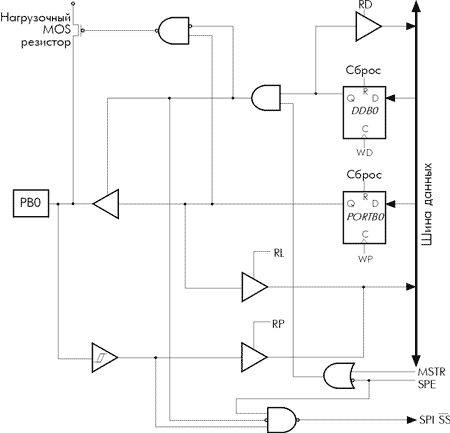

Рис. 49. Схема организации вывода порта B (вывод PB0)
- WP: Запись PORTB
- WD: Запись DDRB
- RL: Чтение фиксатора PORTB
- RP: Чтение состояния вывода PORTB
- RD: Чтение DDRB
- MSTR:Разрешение ведущего режима SPI
- SPE: Разрешение SPI

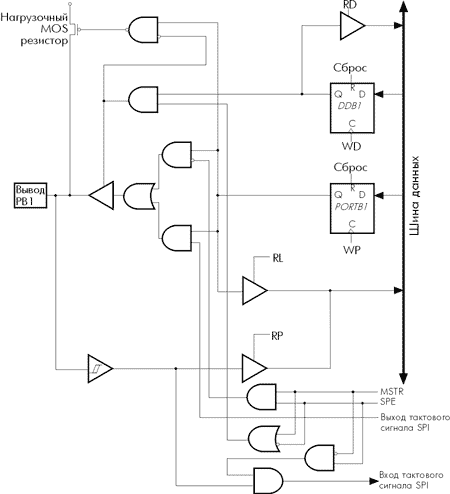

Рис. 50. Схема организации вывода порта B (вывод PB1)
- WP: Запись PORTB
- WD: Запись DDRB
- RL: Чтение фиксатора PORTB
- RP: Чтение состояния вывода PORTB
- RD: Чтение DDRB
- MSTR:Разрешение ведущего режима SPI
- SPE: Разрешение SPI

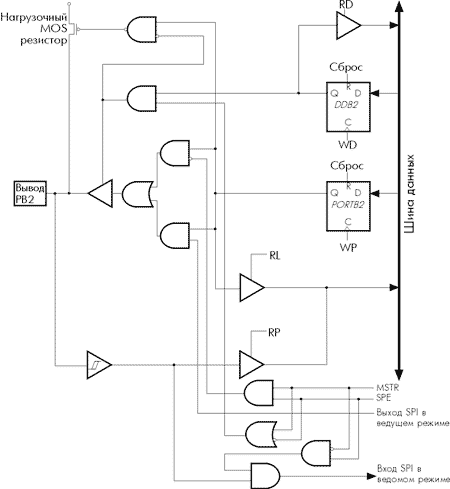

Рис. 51. Схема организации вывода порта B (вывод PB2)
- WP: Запись PORTB
- WD: Запись DDRB
- RL: Чтение фиксатора PORTB
- RP: Чтение состояния вывода PORTB
- RD: Чтение DDRB
- MSTR: Разрешение ведущего режима SPI
- SPE: Разрешение SPI

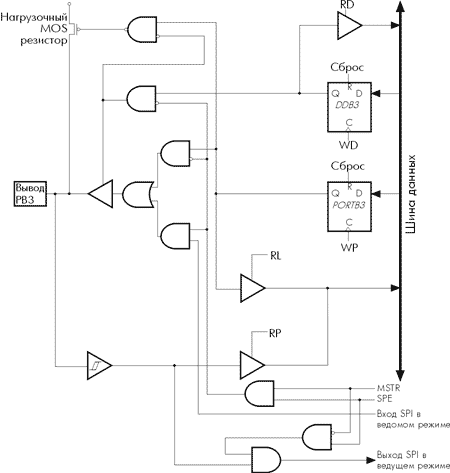

Рис. 52. Схема организации вывода порта B (вывод PB3)
- WP: Запись PORTB
- WD: Запись DDRB
- RL: Чтение фиксатора PORTB
- RP: Чтение состояния вывода PORTB
- RD: Чтение DDRB
- MSTR: Разрешение ведущего режима SPI
- SPE: Разрешение SPI
Рис. 53. Схема организации вывода порта B (вывод PB4)
- WP: Запись PORTB
- WD: Запись DDRB
- RL: Чтение фиксатора PORTB
- RP: Чтение состояния вывода PORTB
- RD: Чтение DDRB

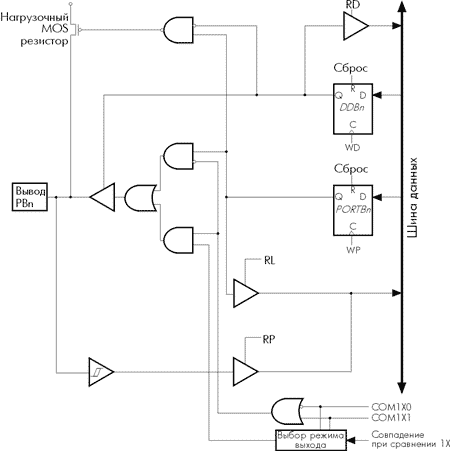

Рис. 54. Схема организации выводов порта B (выводы PB5 и PB6)
- WP: Запись PORTB
- WD: Запись DDRB
- RL: Чтение фиксатора PORTB
- RP: Чтение состояния вывода PORTB
- RD: Чтение DDRB
- n: 5,6
- X: A,B

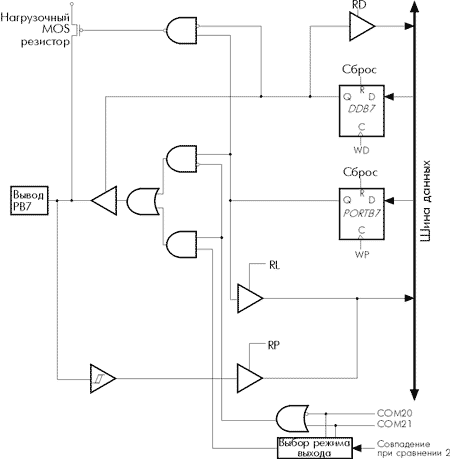

Рис. 55. Схема организации вывода порта B (вывод PB7)
- WP: Запись PORTB
- WD: Запись DDRB
- RL: Чтение фиксатора PORTB
- RP: Чтение состояния вывода PORTB
- RD: Чтение DDRB
