13.3 Примеры применения

13.3.1 Среда отладки

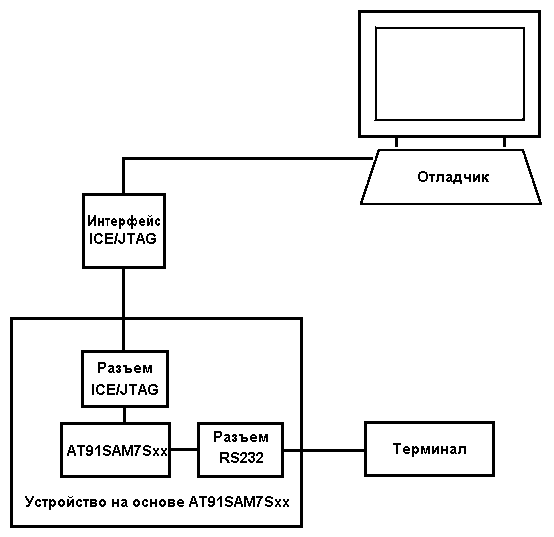

На рис. 13-2 изображен пример для реализации полноценной среды отладки. Интерфейс ICE/JTAG используется для выполнения таких стандартных функций отладки, как загрузка кода в память микроконтроллера и пошаговое его выполнение.

Рисунок 13-2. Пример полноценной среды отладки

13.3.2 Среда тестирования

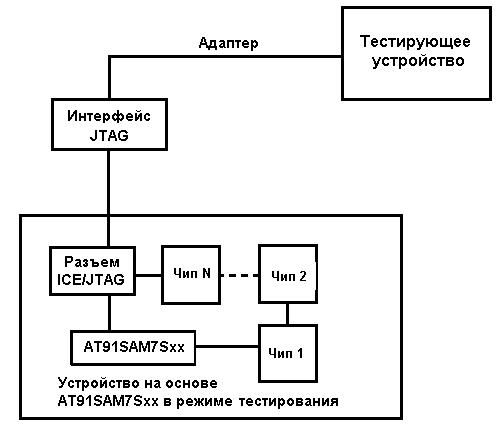

На рис. 13-3 изображен пример для реализации полноценной среды тестирования. В этом примере некое тестирующее устройство (тестер) формирует и принимает тестовые сигналы через интерфейс JTAG, позволяющий подключать другие тестируемые кристаллы последовательно в эту же цепь (scan chain).

Рисунок 13-3. Пример полноценной среды тестирования

---

---
