10.4 Контроллер управления потребляемой мощностью

Контроллер управления потребляемой мощностью использует выходы тактового генератора для формирования следующих синхронизирующих сигналов:

• синхронизирующий сигнал процессора (PCK);
• главный синхронизирующий сигнал (MCK);
• синхронизирующий сигнал USB порта (UDPCK), кроме AT91SAM7S32;
• независимые синхронизирующие сигналы периферийных модулей;
• три программно управляемых внешних тактовых выхода.

Синхронизирующий сигнал процессора (PCK) программно настраивается на частоту от нескольких сот кГц до максимальной рабочей частоты микроконтроллера.

Главный синхронизирующий сигнал (MCK) отключается тогда, когда процессор переходит холостой режим работы, таким образом, уменьшая общую потребляемую мощность.

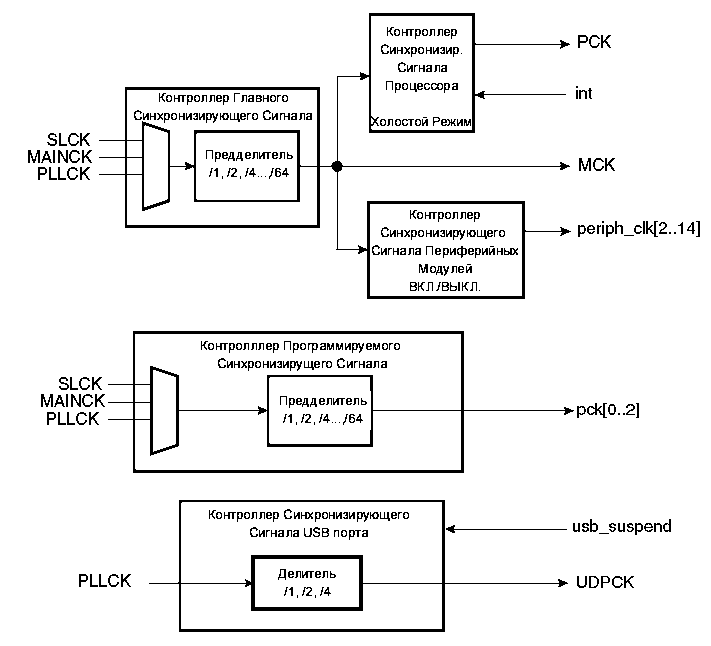

Рисунок 10-5. Структурная схема контроллера управления потребляемой мощностью

---

---
