10.3 Тактовый генератор

Тактовый генератор имеет в своем составе низкочастотный RC-генератор, главный осциллятор и модуль ФАПЧ (PLL). Ниже приведены основные характеристики тактового генератора.

• Частота RC-генератора: 22 кГц … 42 кГц
• Частота основного тактового генератора: 3МГц … 20 МГц
• Выход основного тактового генератора может быть программно отключен
• Выходная частота модуля ФАПЧ: 80МГц … 220 МГц

Выходные сигналы тактового генератора: SLCK, MAINCK и PLLCK

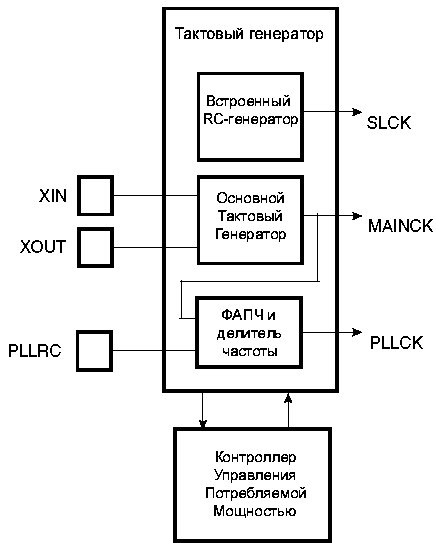

Рисунок 10-4. Структурная схема тактового генератора

---

---
