Технические характеристики аналогового компаратора AD790
- Время задержки распространения не более 45 нс
- Работа от одного +5 В или двух +/-15 В источников
- ТТЛ и КМОП совместимый выход
- Смещение нуля не более 250 мкВ
- Гистерезис переходной характеристики не более 500 мкВ
- Допустимо входное дифференциальное напряжение до 15 В
- Внутренняя защелка выхода
- Мощность потребления 60 мВт
- Выпускается в 8-выводных пластиковом и керамическом DIP-корпусах и в 8-выводном SOIC
Области применения
- Детекторы пересечения нуля
- Детекторы перенапряжений
- Широтно-импульсные модуляторы
- Прецизионные выпрямители
- Аналого-цифровые преобразователи
- Дельта-сигма модуляторы для АЦП
Цоколевка (вид сверху)

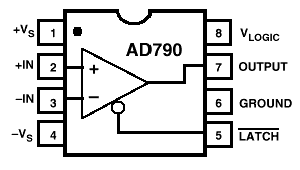

DIP |

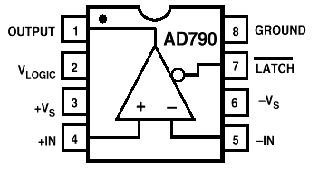

SOIC |
Назначение выводов:
- +IN - неинвертирующий вход
- -IN - инвертирующий вход
- +VS - положительное напряжение питания
- -VS - отрицательное напряжение питания
- OUTPUT - выход
- VLOGIC - напряжение питания логического выхода
- GROUND - общий
- LATCH - вывод управления защелкой
|
Документация
| |
 |
216Kb Engl полное описание микросхемы AD790 фирмы Analog Devices |
