Общие сведения

Компаратор - это сравнивающее устройство. Аналоговый компаратор предназначен для сравнения непрерывно изменяющихся сигналов. Входные аналоговые сигналы компаратора суть U_вх - анализируемый сигнал и U_оп - опорный сигнал сравнения, а выходной U_вых - дискретный или логический сигнал, содержащий 1 бит информации:

(1)

Выходной сигнал компаратора почти всегда действует на входы логических цепей и потому согласуется по уровню и мощности с их входами. Таким образом, компаратор - это элемент перехода от аналоговых к цифровым сигналам, поэтому его иногда называют однобитным аналого-цифровым преобразователем.

Неопределенность состояния выхода компаратора при нулевой разности входных сигналов нет необходимости уточнять, так как реальный компаратор всегда имеет либо конечный коэффициент усиления, либо петлю гистерезиса (рис. 1).

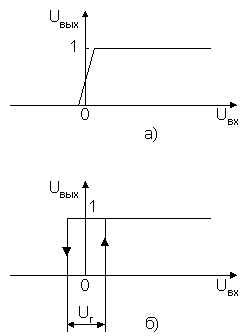

Рис. 1. Характеристики компараторов

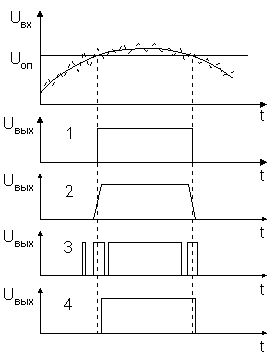

Рис. 2. Процессы переключения компараторов

Чтобы выходной сигнал компаратора изменился на конечную величину |U¹_вых - U⁰_вых| при бесконечно малом изменении входного сигнала, компаратор должен иметь бесконечно большой коэффициент усиления (эпюра 1 на рис. 2) при полном отсутствии шумов во входном сигнале. Такую характеристику можно имитировать двумя способами - или просто использовать усилитель с очень большим коэффициентом усиления, или ввести положительную обратную связь.

Рассмотрим первый путь. Как бы велико усиление не было, при U_вх близком к нулю характеристика будет иметь вид рис. 1а. Это приведет к двум неприятным последствиям. Прежде всего, при очень медленном изменении U_вх выходной сигнал также будет изменяться замедленно, что плохо отразится на работе последующих логических схем (эпюра 2 на рис. 2). Еще хуже то, что при таком медленном изменении Uвх около нуля выход компаратора может многократно с большой частотой менять свое состояние под действием помех (так называемый "дребезг", эпюра 3). Это приведет к ложным срабатываниям в логических элементах и к огромным динамическим потерям в силовых ключах. Для устранения этого явления обычно вводят положительную обратную связь, которая обеспечивает переходной характеристике компаратора гистерезис (рис. 1б). Наличие гистерезиса хотя и вызывает некоторую задержку в переключении компаратора (эпюра 4 на рис. 2), но существенно уменьшает или даже устраняет дребезг U_вых.

В качестве компаратора может быть использован операционный усилитель (ОУ) так, как это показано на рис. 3. Усилитель включен по схеме инвертирующего сумматора, однако, вместо резистора в цепи обратной связи включены параллельно стабилитрон VD₁ и диод VD₂.

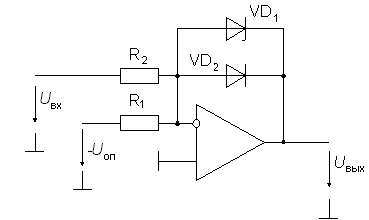

Рис. 3. Схема компаратора на ОУ

Пусть R₁ = R₂. Если U_вх - U_оп > 0, то диод VD₂ открыт и выходное напряжение схемы небольшое отрицательное, равное падению напряжения на открытом диоде. При U_вх - U_оп < 0 на стабилитроне установится напряжение, равное его напряжению стабилизации U_ст. Это напряжение должно соответствовать единичному логическому уровню цифровых интегральных микросхем (ИМС), входы которых подключены к выходу компаратора. Таким образом, выход ОУ принимает два состояния, причем в обоих усилитель работает в линейном режиме. Многие типы ОУ не допускают сколько-нибудь существенное входное дифференциальное напряжение. Включение по схеме на рис. 3 обеспечивает работу ОУ в режиме компаратора практически с нулевыми дифференциальными и синфазными входными напряжениями. Недостатком данной схемы является относительно низкое быстродействие, обусловленное необходимостью частотной коррекции, так как ОУ работает в линейном режиме со 100%-ной обратной связью. Используя для построения компаратора обычные ОУ, трудно получить время переключения менее 1 мкс.

Аналоговый интегральный компаратор

Итак, компаратор - это быстродействующий дифференциальный усилитель постоянного тока с большим усилением, малым дрейфом и смещением нуля и логическим выходом. Его входной каскад должен обладать большим коэффициентом ослабления синфазной составляющей (КОСС) и способностью выдерживать большие синфазные и дифференциальные сигналы на входах, не насыщаясь, т.е. не попадая в режимы, из которых компаратор будет долго выходить. Для повышения помехозащищенности желательно снабдить компаратор стробирующим логическим входом, разрешающим переключение компаратора только в тактовые моменты.

Схема первого промышленного интегрального компаратора mА710 (отечественный аналог - 521СА2), разработанного Р. Видларом (R.J.Widlar) в США в 1965 г., приведена на рис. 4.

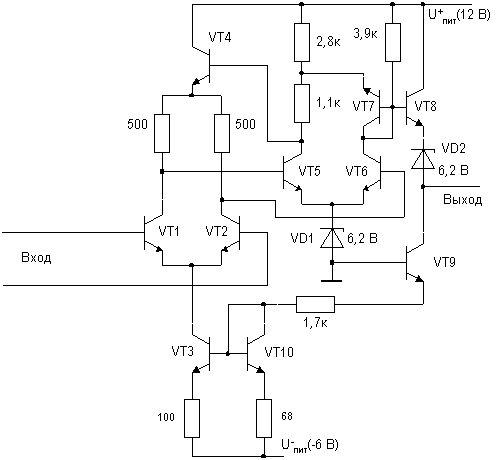

Рис. 4. Схема компаратора mА710

Она представляет собой дифференциальный усилитель на транзисторах VT₁, VT₂, нагруженный на каскады ОЭ на VT₅ и VT₆. Каскад на VT₅ через транзистор VТ₄ управляет коллекторным режимом входного каскада и через транзистор в диодном включении VТ₇ фиксирует потенциал базы транзистора VT₈, делая его независимым от изменений положительного напряжения питания. Каскад на VT₆ представляет собой второй каскад усиления напряжения.

Эмиттерные выводы транзисторов VT₅ и VT₆ присоединены к стабилитрону VD₁ с напряжением стабилизации 6,2 В, поэтому потенциалы баз указанных транзисторов соответствуют приблизительно 6,9 В. Следовательно, допустимое напряжение на входах компаратора относительно общей точки может достигать 7 В. На транзисторе VT8 выполнен эмиттерный повторитель, передающий сигнал с коллектора VT₆ на выход. Постоянная составляющая сигнала уменьшается до нулевого уровня стабилитроном VD₂.

Если дифференциальное входное напряжение превышает +5...+10 мВ, то транзистор VT₆ закрыт, а VT₅ близок к насыщению. Выходной сигнал компаратора при этом не может превысить +4 В, так как для более положительных сигналов открывается диод на VT₇, не допуская излишнего роста выходного напряжения и насыщения VТ₅. При обратном знаке входного напряжения VT₆ насыщается, потенциал его коллектора оказывается близок к напряжению стабилизации стабилитронов VD₁ и VD₂, а поэтому потенциал выхода близок к нулю. Транзистор VT₉ - источник тока 3 мА для смещения VT₈ и VD₂. Часть этого тока (до 1,6 мА) может отдаваться в нагрузку, требующую вытекающий ток на входе (один вход логики ТТЛ серии 155 или 133).

В дальнейшем эта схема развивалась и совершенствовалась. Схемы многих компараторов имеют стробирующий вход для синхронизации, а некоторые модификации снабжены на выходе триггерами-защелками, т.е. схемами, фиксирующими состояние выхода компаратора по приходу синхроимпульса. Кроме того, для повышения функциональной гибкости часть ИМС компараторов (например, МАХ917-920) содержит источник опорного напряжения, а у некоторых (например, МАХ910) порог срабатывания устанавливается цифровым кодом от 0 до 2,56 В с дискретностью 10 мВ , для чего на кристалле микросхемы имеются источник опорного напряжения и 8-разрядный цифро-аналоговый преобразователь.

Выходные каскады компараторов обычно обладают большей гибкостью, чем выходные каскады операционных усилителей. В обычном ОУ используют двухтактный выходной каскад, который обеспечивает размах напряжения в пределах между значениями напряжения питания (например, +/-13 В для ОУ типа 140УД7, работающего от источников +/-15 В). В выходном каскаде компаратора эмиттер, как правило, заземлен, и выходной сигнал снимается с "открытого коллектора". Выходные транзисторы некоторых типов компараторов, например, 521СА3 или LM311 имеют открытые, т.е. неподключенные, и коллектор и эмиттер. Две основные схемы включения компараторов такого типа приведены на рис. 5.

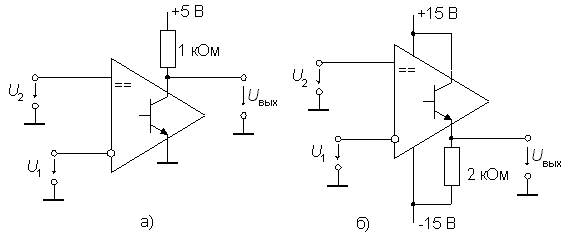

Рис. 5. Схемы включения выходного каскада компаратора 521СА3

На рис. 5а выходной транзистор компаратора включен по схеме с общим эмиттером. При потенциале на верхнем выводе резистора равном +5 В к выходу можно подключать входы ТТL, nМОП- и КМОП-логику с питанием от источника 5 В. Для управления КМОП-логикой с более высоким напряжением питания следует верхний вывод резистора подключить к источнику питания данной цифровой микросхемы.

Если требуется изменение выходного напряжения компаратора в пределах от U⁺_пит до U^-_пит, выходной каскад включается по схеме эмиттерного повторителя (рис. 5б). При этом заметно снижается быстродействие компаратора и происходит инверсия его входов.

Некоторые модели интегральных компараторов (например, AD790, МАХ907) имеют внутреннюю неглубокую положительную обратную связь, обеспечивающую их переходной характеристике гистерезис с шириной петли, соизмеримой с напряжением смещения нуля.

На рис. 6а приведена схема включения компаратора с открытым коллектором на выходе, переходная характеристика которой имеет гистерезис (рис. 1б). Пороговые напряжения этой схемы определяются по формулам

,

Из-за несимметрии выхода компаратора петля гистерезиса оказывается несимметричной относительно опорного напряжения.

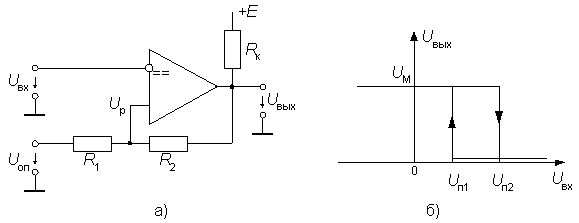

Рис. 6. Компаратор с положительной обратной связью

В заключение, перечислим некоторые особенности компараторов по сравнению с ОУ.

1. Несмотря на то, что компараторы очень похожи на операционные усилители, в них почти никогда не используют отрицательную обратную связь, так как в этом случае весьма вероятно (а при наличии внутреннего гистерезиса - гарантировано) самовозбуждение компараторов.
2. В связи с тем, что в схеме нет отрицательной обратной связи, напряжения на входах компаратора неодинаковы.
3. Из-за отсутствия отрицательной обратной связи входное сопротивление компаратора относительно низко и может меняться при изменении входных сигналов.
4. Выходное сопротивление компараторов значительно и различно для разной полярности выходного напряжения.

Двухпороговый компаратор

Двухпороговый компаратор (или компаратор "с окном") фиксирует, находится ли входное напряжение между двумя заданными пороговыми напряжениями или вне этого диапазона. Для реализации такой функции выходные сигналы двух компараторов необходимо подвергнуть операции логического умножения (рис. 7а). Как показано на рис. 7б, на выходе логического элемента единичный уровень сигнала будет иметь место тогда, когда выполняется условие U₁ < U_вх < U₂, так как в этом случае на выходах обоих компараторов будут единичные логические уровни. Такой компаратор выпускается в виде ИМС mА711 (отечественный аналог - 521СА1).

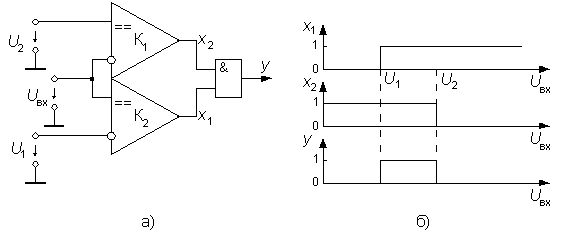

Рис. 7. Схема двухпорогового компаратора (а) и диаграмма его работы (б)

Параметры компараторов

Параметры, характеризующие качество компараторов, можно разделить на три группы: точностные, динамические и эксплуатационные.

Компаратор характеризуется теми же точностными параметрами, что и ОУ.

Основным динамическим параметром компаратора является время переключения t_п. Это промежуток времени от начала сравнения до момента, когда выходное напряжение компаратора достигает противоположного логического уровня. Время переключения замеряется при постоянном опорном напряжении, подаваемом на один из входов компаратора и скачке входного напряжения U_вх, подаваемого на другой вход. Это время зависит от величины превышения U_вх над опорным напряжением. На рис. 8 приведены переходные характеристики компаратора mА710 для различных значений дифференциального входного напряжения U_д при общем скачке входного напряжения в 100 мВ. Время переключения компаратора t_п можно разбить на две составляющие: время задержки t_з и время нарастания до порога срабатывания логической схемы t_н. В справочниках обычно приводится время переключения для значения дифференциального напряжения, равного 5 мВ после скачка.

Рис. 8. Переходная характеристика компаратора mА710 при различных превышениях скачка входного напряжения U_д над опорным: 1 - на 2 мВ; 2 - на 5 мВ; 3 - на 10 мВ; 4 - на 20 мВ
