Термодатчики-зонды быстрого реагирования
Погружные термодатчики с малым временем реакции технологии Tiny Stat™, выполненные в виде зонда.
Отличительные особенности:
- Максимально быстрое реагирование на изменение температуры благодаря малой массе зонда и размещению датчика на его донышке
- Работают на замыкание или на размыкание при нагреве
- Мгновенное переключение контактов
- Заводская калибровка температуры срабатывания
- Герметичная конструкция зонда
- Вибро- и ударостойкие
- Соответствуют стандартам MIL-S-24236, MIL-S-24236/2, MIL-S-24236/11 и MIL-S-24236/25
Общее описание:
Этот миниатюрный погружной термодатчик-зонд содержит термостат 3BT от Klixon – самый легкий, миниатюрный и быстродействующий датчик мгновенного переключения из всех когда-либо изготавливавшихся.
Быстрая реакция на резко меняющуюся температуру достигается благодаря малой термической массе зонда. Уникальный датчик 3BT от Klixon размещен на самом конце зонда для обеспечения максимальной чувствительности.
Характеристики: (Perfomance)
Параметры контактов (при активной нагрузке и стандартном гистерезисе):
| 30 В пост./перем. |
125 В перем. |
250 В перем. |
Число
срабатываний |
| 5.0 А |
2.0 А |
1.0 А |
100 000 |
| 5.5 А |
3.0 А |
1.5 А |
50 000 |
| 6.0 А |
4.0 А |
2.0 А |
25 000 |
| 6.5 А |
5.0 А |
2.5 А |
10 000 |
| 7.0 А |
6.0 А |
3.0 А |
5 000 |
| Характеристики |
| Сопротивление контактов |
0.1 Ом по стандарту MIL-STD-202, метод 307 |
| Стойкость изоляции |
1250 В перем. тока (действ.), 60 имп./мин, выводы относительно корпуса; 1000 В перем. тока, 60 имп./мин, между разомкнутыми выводами по стандарту MIL-STD-202, метод 301 |
| Стойкость к солевому туману |
По стандарту MIL-STD-202, Метод 101, Условие B, 5% раствор |
| Температура окружающей среды |
от -62.2°C до +287.8°C |
| Максимальная температура окр. среды при замкнутых контактах не должна превышать температуру замыкания более чем на 111°С |
| Диапазон температур срабатывания |
от -53.9°C до +287.8°C |

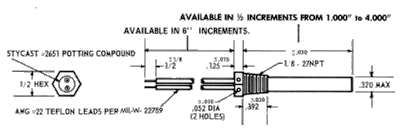

Варианты исполнения: (Configurations)
Стандартные варианты исполнения зондов с датчиком 3BT представлены ниже, но имеется множество других вариантов, способных удовлетворить любые запросы заказчика.
|
Примечание: Ориентация разъема по отношению к корпусу может быть произвольной.
|
| Варианты исполнения - Доступны заказные конфигурации |
| Длина зонда |
Стандартный ряд длин от 1,5 дюйма до 6 дюймов с шагом 0,5 дюйма |
| Выводы |
Стандартный разъем - Sealtron B8002G-10SL-4P-F (или аналогичный) |
| Стандартные выводы из многожильного провода сечением #18 в белой или черной фторопластовой изоляции |
| Другое |
Доступны другие варианты исполнения, равно как и заказные конструкции |
Заказ
Ниже представлен пример системы обозначений датчиков-зондов.
Стандартная система обозначений и варианты исполнения - имеется множество других конфигураций, включая переключающие контакты
| 21542 |
Резьба 3/4"-16 и разъем |
| 21543 |
Трубная коническая резьба 1/2" и проволочные выводы |
| 21548 |
Резьба 3/4"-16 и проволочные выводы |
| 21549 |
Трубная коническая резьба 1/2" и разъем |
| Поле 1 |
21542 (или 21544, 21548, 21549) Тип корпуса, характеризующий внешний вид, зонда и тип установленного в нем термодатчика |
| Поле 2 |
xx Длина зонда (удвоенное значение в дюймах). Длиной зодна считается расстояние в дюймах от конца зонда до начала гайки |
| Поле 3 |
xxx Индекс рабочих параметров, присваиваемый последовательно (Texas Instruments назначает этот индекс при выполнении Вашего заказа) |
| Поле 4 |
xx Для проволочных выводов это поле означает длину выводов в 6-дюймовых отрезках (для 6" поле равно 01, для 12" оно равно 02, для 18" равно03 и т.д.). Для разъемов свяжитесь с Texas Instruments для получения этого кода. |
Таким образом, зонд с присоединительной трубной резьбой 1/8 дюйма и проволочными выводами, с длиной корпуса 3 дюйма, с длиной выводов 18 дюймов будет иметь обозначение 21544-06-ххх-03.
|
