Минимально возможные габариты для контактного термодатчика мгновенного действия
Чрезвычайно малое время реакции
Однополюсные, одна пара контактов
Нормально замкнутые и нормально разомкнутые модификации
Предустановленный (нерегулируемый) порог срабатывания
Герметичный корпус, заполненный азотом
Золотое покрытие контактов
Имеются различные варианты крепления
Датчики сертифицированы по стандарту MIL-S-24236/13 (4BT) и MIL-S-24236/19 (3BT)

Области применения:

Электронная защита от перегрева (модификация 3BT-15 предназначена для установки на печатную плату. Другие модификации могут быть вклеены в нужное место)
Защита обмоток трансформаторов (оптимально применение низкопрофильной модификации 4BT-2)
Медицинское оборудование (в случаях, где критично время реакции датчика на нагрев)

Общее описание:

Серия термодатчиков Tiny Stat™ от фирмы Klixon объединяет все последние достижения в области надежных герметичных датчиков температуры с биметаллическим диском мгновенного действия. Они имеют наименьшие габариты из когда-либо разработанных подобных датчиков – идеальный вариант для систем дистанционного мониторинга в местах с жесткими пространственными ограничениями. У них минимально возможный вес – лучшее решение для облегченных конструкций. Они имеют чрезвычайно малое время реакции на изменение температуры, что позволяет получить раннее предупреждение о перегреве. Малая масса внутренних элементов позволяет миниатюрным датчикам Tiny Stat соответствовать наиболее жестким требованиям вибростойкости и ударостойкости стандарта MIL-S-24236.

Рабочие характеристики: (Performance)

Характеристики контактов (активная нагрузка) при стандартном температурном зазоре
115 В перем. 30 В пост.	30 мВ перем.*	30 мВ пост.*	Срабатываний
1 А	0.01 A	0.01 A	10000

* Указано для контактов с золотым покрытием

Для надежного срабатывания при малых токах нагрузки контакты покрываются золотом. (см. ниже вторую таблицу). Это покрытие не предназначено для больших нагрузочных токов.

Характеристики контактов с золотым покрытием (активная нагрузка)
30 В пост./перем.	500 mA и менее
115 В перем.	200 mA и менее

Характеристики
Тип переключателя	Однополюсный, одна пара контактов (мгновенного действия)
Сопротивление контактов	0.05 Ом макс.(0.1 Ом макс. для датчиков, работающих на замыкание с темп. срабат. более 80°С) по стандарту MIL-STD-202, метод 307
Сопротивление изоляции	500 В перем. тока (действ.), 60 имп./мин, между разомкнутыми контактами, по стандарту MIL-STD-202, метод 301
Вибростойкость	5-2000 Гц, 30 G, по стандарту MIL-STD-202, метод 204
Вибростойкость	Характеристики вибростойкости не относятся к изделиям, работающим на размыкание, при температуре менее температуры размыкания на 24°С и более, а также к изделиям, работающим на замыкание, при температуре большей температуры замыкания на 24°С и более
Ударостойкость	100 G, 6 мс, по стандарту MIL-STD-202, метод 213
Герметичность	1 x 10-8 атм. куб.см/сек. макс., по стандарту MIL-STD-202, метод 112, условие C
Стойкость к солевому туману	По стандарту MIL-STD-202, Метод 101, Условие B, 5% раствор
Вес	Основной модуль: от 0,2 до 0,9 грамм
Температура окружающей среды	от -62.2°C до 176.7°C

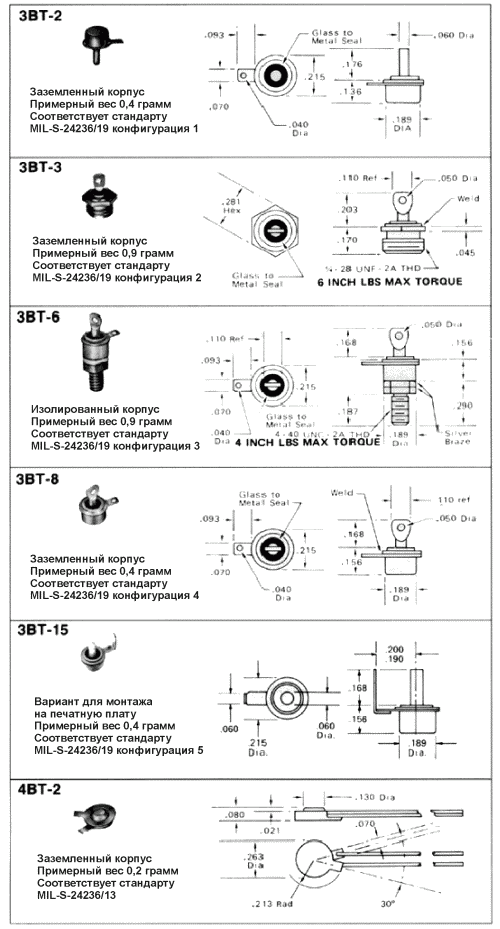

Варианты исполнения: (Configurations)

Варианты исполнения корпуса Возможно исполнение под заказ
Штырьковые выводы	Для быстрой установки на печатную плату (3BT-2 и 3BT-15)
Корпус типа "резьбовая заглушка"	Для контроля температуры поверхности (3BT-3)
Изолированные модификации	Для конструкций, где не подходит заземленный корпус (3BT-6)
Низкопрофильные (малая высота)	Для конструкций, где толщина датчика имеет первостепенное значение (4BT-2)
Другие	Имеются другие модификации корпусов

Наиболее общие варианты исполнения приведены ниже, но имеются и другие модификации. конфигураций.

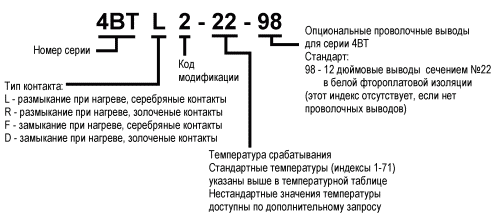

Система обозначений:

Схема обозначения датчика серии 3BT и 4BT представлена ниже. Вы можете связаться с Texas Instruments для получения кода модификации.
