MAX1198

Двухканальный, 8-ми разрядный, 100 М выборок/с, 3.3 В, экономичный АЦП с встроенным ИОН и параллельными выходами

Отличительные особенности:

• Однополярное питание от 2.7 В до 3.6 В
• Отличные динамические характеристики:
      48.1 дБ/ 47.6 дБ SINAD при fIN = 50MHz/ 200MHz
      66dBc/ 61.5dBc SFDR при fIN = 50MHz/200MHz
      Разделение каналов -72 дБ при fIN = 50MHz
• Низкое энергопотребление:
      264 мВт, рабочий режим
      10.6 мВт, режим ожидания
      0.5 мкВт, режим отключения
• Рассогласование усиления 0.05 дБ и фазы 0.1 между каналами
• Широкий (1 В, двойная амплитуда) диапазон напряжения дифференциального входного сигнала
• Полоса пропускания входного каскада 400 МГц (-3 дБ)
• Встроенный прецизионный 2.048 В ИОН («bandgap» типа)
• Выбираемый пользователем, выходной формат данных:
• Стандартный двоичный
• С дополнением до двух
• Выпускаются, совместимые по выводам, 8-ми и 10-ти разрядные, улучшенные версии

Области применения:

• Дискретизация полосовых сигналов I/Q
• Многоканальная дискретизация сигналов ПЧ
• Ультразвуковая и медицинская визуализация
• Измерительное оборудование с автономным питанием
• Модемы WLAN, WWAN, WWL, MMDS
• Телеприставки
• Терминалы VSAT

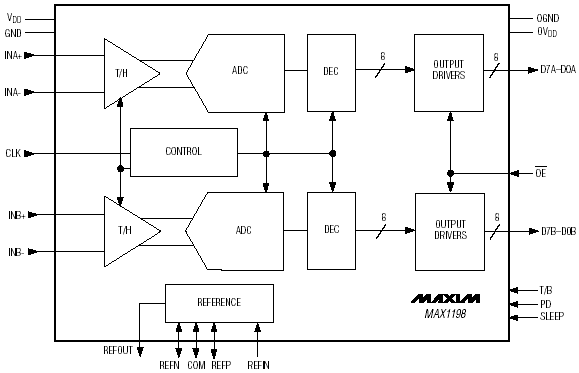

Функциональная схема:

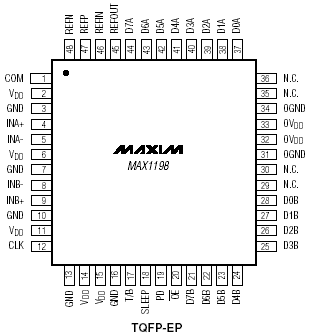

Расположение выводов:

Описание:

ИС MAX1198 является 3.3 В, двухканальным, 8-ми разрядным, аналого- цифровым преобразователем (АЦП), имеющим широкополосное, полно- дифференциальное устройство выборки/ хранения (УВХ) входных сигналов, обеспечивающее управление двумя каналами АЦП.

ИС MAX1198 оптимизирована для обеспечения экономичного режима работы, малых габаритов и высоких динамических характеристик в приложениях визуализации, измерений и цифровых коммуникаций. Данный АЦП имеет однополярное напряжение питания от 2.7 В до 3.6 В, при энергопотреблении, составляющем всего 264 мВт, и при обеспечении типичного уровня SINAD (отношение сигнал/ шум и искажения) 48.1 дБ при частоте входного сигнала 50 МГц, и частоте дискретизации 100 М выборок/с. Входные каскады с встроенным УВХ имеют усилители с полосой пропускания 400 МГц (-3 дБ). Преобразователи, также, способны работать в режиме одиночных входных сигналов. В дополнение к экономичному рабочему режиму ИС MAX1198 имеет режим ожидания с потребляемым током 3.2 мА, а также, режим полного отключения (0.15 мкА) для экономии энергоресурса на время простоя ИС.

Встроенный, прецизионный 2.048 В источник опорного напряжения ИОН типа “bandgap” определяет диапазон максимального входного сигнала АЦП. Гибкая архитектура реализации ИОН позволяет использование встроенного, или, подаваемого извне, опорного напряжения, для приложений с повышенными требованиями к точности ИОН, или для других диапазонов входного сигнала.

ИС MAX1198 имеет параллельные, CMOS- совместимые выходы с тремя состояниями. Формат представления выходных данных может быть установлен с помощью управляющего входа на стандартный двоичный, или с дополнением до двух. ИС имеет отдельную шину питания выходного каскада (от 1.7 В до 3.6 В) для обеспечения легкости согласования с различными семействами логических ИС. ИС MAX1198 выпускается в корпусе 7 х 7 мм, 48-pin TQFP, и предназначена для эксплуатации в расширенном индустриальном диапазоне температур (от -40С до +85С).

Также, выпускаются, совместимые по- выводам, менее быстродействующие версии ИС MAX1198. Обращайтесь к описанию ИС MAX1195 (40 М выборок/с) и ИС MAX1197 (60 М выборок/с). Кроме версий с иными скоростями преобразования, данное семейство АЦП содержит версию ИС с мультиплексным выходом - MAX1196 (40 М выборок/с), в которой цифровые данные представляются в режиме чередования на одиночном, параллельном 8-ми разрядном выходе.

Для ознакомления с 10-ти разрядной, совместимой по- выводам, улучшенной версией, обращайтесь к описанию ИС MAX1180. При внутренней коммутации неподключенных выводов ИС MAX1198 на корпус, данный АЦП становится заменой для ИС MAX1180.
