Однополярное питание от 2.7 В до 3.6 В
Отличные динамические характеристики:
    48.5 дБ/ 45.3 дБ SINAD при fIN = 30MHz/ 200MHz
    69dBc/ 53.5dBc SFDR при fIN = 30MHz/200MHz
    Разделение каналов -72 дБ при fIN = 20MHz
Низкое энергопотребление:
    120 мВт, рабочий режим
    9 мВт, режим ожидания
    0.3 мкВт, режим отключения
Рассогласование усиления 0.05 дБ и фазы 0.05 между каналами
Широкий (1 В, двойная амплитуда) диапазон напряжения дифференциального входного сигнала
Полоса пропускания входного каскада 400 МГц (-3 дБ)
Встроенный прецизионный 2.048 В ИОН («bandgap» типа)
Выбираемый пользователем, выходной формат данных:
Стандартный двоичный
С дополнением до двух
Выпускаются, совместимые по выводам, 8-ми и 10-ти разрядные, улучшенные версии

Области применения:

Дискретизация полосовых сигналов I/Q
Многоканальная дискретизация сигналов ПЧ
Ультразвуковая и медицинская визуализация
Измерительное оборудование с автономным питанием
Модемы WLAN, WWAN, WWL, MMDS
Телеприставки
Терминалы VSAT

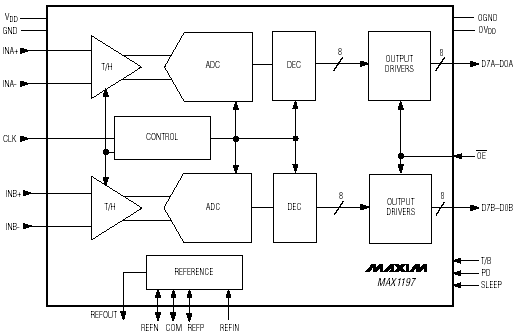

Функциональная схема:

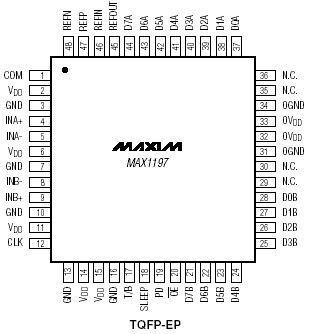

Расположение выводов:

Описание:

ИС MAX1197 является 3 В, двухканальным, 8-ми разрядным, аналого- цифровым преобразователем (АЦП), имеющим широкополосное, полно- дифференциальное устройство выборки/ хранения (УВХ) входных сигналов, обеспечивающее управление двумя каналами АЦП. ИС MAX1197 оптимизирована для обеспечения экономичного режима работы, малых габаритов и высоких динамических характеристик в приложениях визуализации, измерений и цифровых коммуникаций. Данный АЦП имеет однополярное напряжение питания от 2.7 В до 3.6 В, при энергопотреблении, составляющем всего 120 мВт, и при обеспечении типичного уровня SINAD (отношение сигнал/ шум и искажения) 48.5 дБ при частоте входного сигнала 30 МГц, и частоте дискретизации 60 М выборок/с. Входные каскады с встроенным УВХ имеют усилители с полосой пропускания 400 МГц (-3 дБ). Преобразователи, также, способны работать в режиме одиночных входных сигналов. В дополнение к экономичному рабочему режиму ИС MAX1197 имеет режим ожидания с потребляемым током 3 мА, а также, режим полного отключения (0.1 мкА) для экономии энергоресурса на время простоя ИС.

Встроенный, прецизионный 2.048 В источник опорного напряжения (ИОН) типа “bandgap” определяет диапазон максимального входного сигнала АЦП. Гибкая архитектура реализации ИОН позволяет использование встроенного, или, подаваемого извне, опорного напряжения, для приложений с повышенными требованиями к точности ИОН, или для других диапазонов входного сигнала.

ИС MAX1197 имеет параллельные, CMOS- совместимые выходы с тремя состояниями. Формат представления выходных данных может быть установлен, с помощью управляющего входа, на стандартный двоичный, или с дополнением до двух. ИС имеет отдельную шину питания выходного каскада (от 1.7 В до 3.6 В) для обеспечения легкости согласования с различными семействами логических ИС. ИС MAX1197 выпускается в корпусе 7 х 7 мм, 48-pin TQFP, и предназначена для эксплуатации в расширенном индустриальном диапазоне температур (от -40С до +85С).

Также, выпускаются, совместимые по- выводам, менее и более быстродействующие версии ИС MAX1197. Обращайтесь к описанию ИС MAX1195 (40 М выборок/с) и ИС MAX1198 (100 М выборок/с). Кроме версий с иными скоростями преобразования, данное семейство АЦП содержит версию ИС с мультиплексным выходом - MAX1196 (40 М выборок/с), в которой цифровые данные представляются в режиме чередования на одиночном, параллельном 8-ми разрядном выходе.

Для ознакомления с 10-ти разрядной, совместимой по- выводам, улучшенной версией, обращайтесь к описанию ИС MAX1182. При внутренней коммутации неподключенных выводов ИС MAX1197 на корпус, данный АЦП становится заменой для ИС MAX1182.

Документация:

545 Kb Engl Описание микросхемы
