AD7738

8 канальный быстродействующий 24 битный сигма- дельта АЦП с входным динамическим диапазоном ±10 В

Характеристики:

• АЦП с высоким разрешением
      24 битное разрешение без потери данных
      Коэффициент нелинейности ±0.0015 %
      Внутренняя калибровка
• Оптимизирован для быстрой коммутации каналов
      18 битное р-р разрешение (21 битная эффективность) при 500Гц
      16 битное р-р разрешение (19 битная эффективность) при 8,5 кГц
      15 битное р-р разрешение (18 битная эффективность) при 15 кГц
      Раздельная калибровка каналов
• Конфигурируемый вход- 4 полностью дифференциальных или 8 несимметричных входов
• Входной динамический диапазон 0,625 В, 1,25 В, 2,5 В, ±0,625 В, ±1,25 В и ±2,5 В
• Трехпроводный последовательный интерфейс
      SPI, QSPI, MICROWIRE и DSP совместимый
      Логические входы с триггерами Шмитта
• Однополярное питание
      +5 В питание аналогового модуля
      +3 В или +5 В питание цифрового модуля
• 28 выводной TSSOP корпус

Применение:

• PLC/ DCS
• Мультиплексорных системы
• Контрольное оборудование
• Промышленная контрольно- измерительная аппаратура

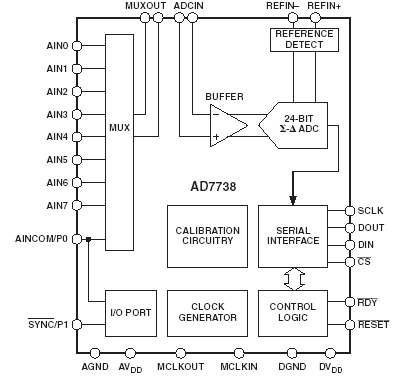

Функциональная схема:

Расположение выводов:

Общее описание:

AD7738- высокоточный высокоскоростной внешний аналоговый интерфейс для оборудования управления производственными процессами, PLC и DCS. Истинное 16 битное разрешение аналоговых сигналов диапазона р-р при времени преобразования 117 мкс (частота опроса каналов 8,5 кГц) делает этот прибор идеальным для применения в мультиплексируемых системах с высоким разрешением.Прибор может быть сконфигурирован через простой цифровой интерфейс, позволяя сбалансировать шумовые характеристики, снижая частоту дискретизации от 15,4 кГц.

Аналоговый внешний интерфейс может быть сконфигурирован как 4 полностью дифференциальных или 8 несимметричных входов с униполярными/ двухполярными динамическими диапазонами 0,625 В, 0,125 В или 2,5 В и возможностью подачи на общий вход напряжения от 200 мВ до AVDD- 300 мВ.

Мультиплексируемый вывод AD7738 снабжен защелкой с внешним разрешением для обеспечения возможности управляемого выбора сигнала при работе прибора.

Дифференциальный вход опорного напряжения имеет возможность определения отсутствия опорного напряжения. AD7738 поддерживает опцию калибровки отдельно каждого канала в системе.

Цифровой последовательный интерфейс может быть конфигурирован для работы в трехпроводном режиме и совместим с микроконтроллерами и DSP. Все входы интерфейса содержат триггеры Шмитта.

Прибор имеет расширенный температурный диапазон от -40°С до +105°C.

Вместе с AD7738 в семейство входят приборы AD7732 и AD7734.

AD7734 имеет 4 несимметричных входа с динамическим диапазоном до ±10 В при однополярном питании + 5 В. Прибор имеет возможность детектирования снижения входного аналогового сигнала ниже динамического диапазона и превышения его выше динамического диапазона при перенапряжении до ±16,5 В по одному из каналов, не влияющему на эффективность преобразования в другом канале.

AD7732 подобен AD7734, но он содержит 2 полностью дифференциальных аналоговых входа.

Документация:

410 Kb Engl Предварительное описание микросхемы
